철골 가설재 설치 및 부재 가조립

철골 가설재 설치 및 부재 가조립

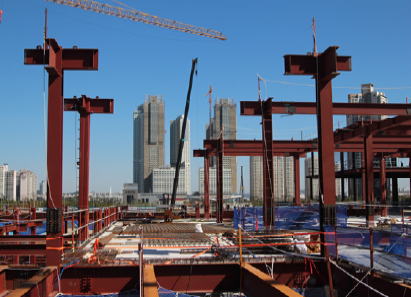

1) 현장 가조립

구분	내용
부재 설치 계획	● 건물 규모, 형태, 대지, 공정 등을 고려하여 부재 반입, 양중 등을 고려하여 설치 계획을 수립한다. ● 바람, 강우, 적설 등 기후의 영향을 고려하여 작업 계획을 수립한다. ● 건물 폭에 비해 높이가 높은 구조물은 설치 시 돌아가거나, 붕괴되지 않도록 세심한 검토를 한다. ● 가조임한 상태로 계속 설치를 하면 안 되고, 하부에 본조립이 완료된 후 진행한다. ● 보강 와이어 로프는 본조립이 끝날 때까지 풀지 않는다.
제품 반입	● 제품의 수량과 공정에 적합한 순서로 반입되는지 확인한다. ● 반입된 부재의 변형 및 손상 유무를 확인한다. ● 반입된 부재가 손상되지 않도록 보관 계획을 한다. ● 변형 및 손상이 생긴 부재는 설치 전에 수정할 수 있도록 계획한다.
양중 장비 선정	● 최대 하중, 작업 반경, 작업 능률을 고려하여 장비를 선정한다. ● 크레인의 노반, 가설 지지물, 구조체 등이 운전 하중, 풍하중, 지진 하중, 충격 하중에 안전하도록 설치한다.



2) 가 볼트 조임 시 고려사항

구분	내용
가 볼트	● 자체에 손상이 없고, 기름 등의 불순물이 없도록 청소한 볼트를 사용한다.
본접합용 겸용 금지	● 본 접합용 고장력 볼트를 외부 환경에 노출시키면 변질될 우려가 있어서 가 볼트는 별도로 준비한다.
고장력 볼트 이음에서의 가 볼트	● 고장력 볼트 이음에는 일반 볼트를 가 볼트로 사용하고, 볼트 1군에서 1/3 이상 그리고 2 개 이상을 웨브와 플랜지에 적절하게 배치하여 체결한다.
혼용 접합 또는 병용 이음에서의 가 볼트	● 혼용 접합 또는 병용 이음에는 일반 볼트를 가 볼트로 사용하고, 볼트 1군에서 1/2 이상 그리고 2개 이상을 웨브와 플랜지에 적절하게 배치하여 체결한다.
용접 이음에서의 가 볼트	● 용접이음에서 이렉션 피스(erection piece)에는 고장력 볼트를 가 볼트로 사용하고, 전체를 체결한다.
담당원 확인 후 승인	● 상기 각 항을 적용하지 않은 경우 풍하중, 지진 하중 및 적설 하중 등에 대하여 접합부의 안전성 검토를 한 후 담당원의 승인을 받아야 한다.

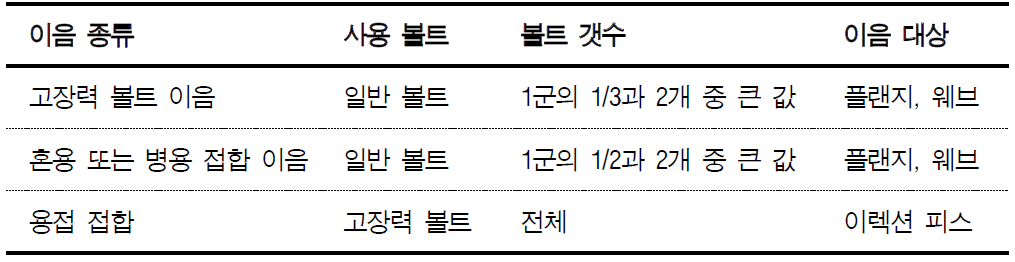

가 볼트 이음의 구분



3) 부위별 접합의 종류

고장력 볼트 기둥접합	고장력 볼트 보 접합
혼용 보-기둥접합	용접 기둥 접합



4) 가설재 설치하기

       철골 구조물은 작업을 지상으로부터 높은 철골 기둥이나 보 위에서 작업하므로 작업자가 추락하거나 사용하는 조립용 기구나 볼트 등의 낙하로부터 하부 작업자의 안전을 보호하고, 가조립한 부재의 수직·수평을 조정하기 위한 가설재를 설치한다

구분	가설재	내용
작업용 가설재 설치	수직 사다리 설치	● 건물에서 주로 사용하는 H형강 기둥에 강봉 등을 용접해서 사다리(trap)를 만들어 수직 이동이 용이하게 한다.
	철제 계단 설치	● 파이프 등으로 가설용 철제 사다리를 만들어서 작업자가 위, 아래층으로 이동이 용이하게 한다.

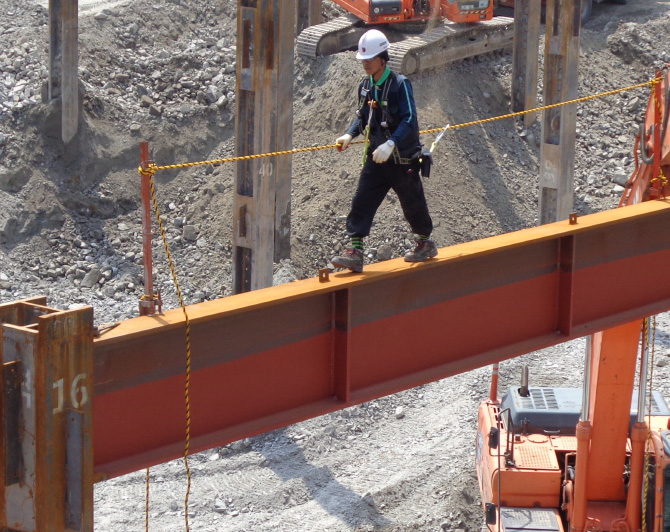

	철골 보 위에 안전 로프용 기구 설치	● 철골 설치 중에 작업자가 보 위를 이동할 때 추락 방지를 위한 작업자 안전 로프를걸 수 있도록 보 위에 수평 로프와 이를 지지하기 위한 철물을 설치한다.
	달비계 설치	● 본조립을 할 때 고장력 볼트나 용접 작업을 할 때 안전하고 효율적인 작업하기 위해 보에 달비계를 설치한다.  ● 용접 작업을 할 때 강풍이 불면 품질이 저하되므로 이를 방지하기 위해서는 박스 형태의 달비계를 설치한다.
안전 가설재 설치	수평 안전망 설치	● 가조립이 끝나면 작업자의 추락과 낙하물을 방지하기 위해 곧바로 철골 보 하부에 나일론 네트 등을 사용하여 수평 안전망을 설치한다.
	수직 외부 보양 설치	● 작업자의 추락 방지 및 낙하물 방지를 위해 건물의 외부에 철망, 네트, 시트 등을 사용하여 틈이 없도록 보양을 한다.
	수직 외부 안전 로프 설치	● 외부 전체에 보양을 할 수 없는 경우에도 작업자의 추락 방지를 위해 바닥 판 설치 후 기둥과 기둥 사이에 안전 로프와 안전 네트를 설치한다.
가조립 조정용 가설재를 설치	와이어 로프를 설치	● 가조립시 바람의 영향으로 전도되지 않도록 와이어 로프를 설치한다. 또한 조립된 부재가 수직·수평이 되도록 와이어 로프로 조정한다.



5) 공장 가조립하기

구분	내용
공장 가조립 판단하기	● 일반적인 보, 기둥 부재는 제작 치수, 도장 상태 등의 부재 검사가 끝나면 현장으로 출하시켜 바로 설치하므로 공장에서 가조립할 필요가 없다.  ● 하지만 복잡한 구조물은 여러 개의 부재들로 이루어져 현장에서 바로 조립을 실시할 경우 다음 원인 등으로 조립을 할 수 없는 경우가 발생할 수 있다. ▷ 부재 치수가 안 맞음 ▷ 부재 접합 위치가 잘못 되었음 ▷ 볼트 구멍이 안 맞았음   ● 이 상황이 발생하면 인원과 장비가 대기하여야 하고, 다시 공장에서 제작해 올 동안 공사가 중단되므로 공장에서 전체 부재를 미리 조립을 해서 이런 시행착오를 예방한다.
공장 가조립 대상 구조물	● 새로운 구조 형식의 건축 구조물 ● 복잡한 건축물
가조립대 설치하기	● 현장에서는 구조물이 지상에서 고소에 위치하지만 공장에서는 조립 상태만 확인하면 되므로 굳이 고소에서 작업을 할 필요가 없고, 지상에서 조립을 하면 되므로 조립을 할 수 있는 틀을 설치하고 그 위에서 조립을 한다.  ● 가조립대는 지상으로부터 700~750mm 높이를 유지한다.
가조립하기와 해체하기	● 공장에서 지상 가조립은 다음의 건축 공사 표준 시방서의 절차에 따라 실시한다



6) 현장 가조립하기

구분	내용	세부내용
부자재 준비하기	● 각 종 로프를 규격별로 준비한다	▷ 인양용 와이어 로프, P.P로프, 보조용 안전 로프, 가이드 로프 ▷ 샤클, 크램프, 받침쇠, 각목, 보호대
	● 인양 및 세우기 작업을 위해 로프를 부재에 묶어 둔다.	▷ 기둥과 보 인양용 와이어 로프를 길이별로 끝이 풀리지 않도록 준비하고, 체결용고리를 만들어 둔다. ▷ 설치 방향에 적합한 위치에 로프를 묶어 둔다. ▷세우기 후 안정된 상태 유지를 위한 로프는 사전에 준비하여 체결한다.
	● 보호대는 낙하 방지를 위해 보조선으로 연결한다.
	● 부재 지조립 시 사용하는 안전 조립대를 준비한다.
	● 앵커 볼트에 와이어를 묶어서 세우기를 할 때는 지지 철근 등의 손상이 가지 않는지 확인한다.
	● 주 부재, 부 자재는 일정 장소에 정돈하여 보관하여 작업이 원활하도록 한다.
자재 관리하기	● 운송품 명세서 및 검사 성적서와 입고된 부재를 비교해서 수량 및 외관을 육안 검사한다.
	● 자재 관리	▷ 반입된 자재는 작업에 지장이 없고 양중이 편리한 위치를 선정해서 야적한다. ▷ 주 부재를 시공 순서에 따라 야적하고, 소 부재와 부 자재는 별도로 구분해서 야적한다.

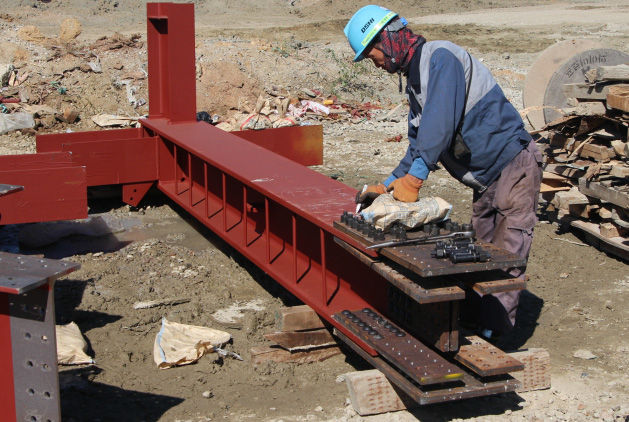

지상 유닛 조립하기 (필요시)	● 단일부재가 아닌 일정한 형태의 구조물을 설치할 경우 지상에서 조립하여 설치한다. ● 조립대를 설치한다. ● 조립할 부재를 순서에 맞추어 설치 위치로 소운반한다. ● 부재 번호를 확인하고 조립 순서에 맞추어 배열한다. ●볼트 규격을 확인한다. ● 부재를 제 위치에 놓고 볼트 가조립을 한다. ● 조립 후 변형 등의 확인 후 볼트 조임을 한다. ● 볼트의 토크를 측정하여 조임을 확인한다. ●안전 난간대 및 안전 로프 등을 달아내어 인양 설치한다.
조립 검사하기	● 앵커 볼트 및 기조립 상태를 검사한다.
기둥 설치하기	● 반입된 기둥에 변형잡기 와이어, 안전블록 등의 부속재와 슬링 와이어 로프 (sling wire rope)를 설치한다. ● 크레인으로 기둥을 달아 올려 제 위치에 세운다. ● 기둥은 강축과 약축이 바뀌지 않도록 한다. ● 1절 기둥은 베이스 플레이트를 앵커에 설치 후 이중 너트를 사용해서 임시 조임을 한다. ● 기둥이 전도되지 않도록 스테이 와이어 로프(stay wire rope)로 지지한다. ● 자립이 확인 된 후 인양 와이어 로프를 해체한다. ● 순차적으로 보와 브레이스 등을 설치한다. ● 한 개 층에서 큰 보와 작은 보가 전부 설치 된 후 다음 절 기둥을 세운다. ● 기둥의 이렉션 피스(erection piece)에는 임시 볼트를 사용하여 전체 조립한다. ● 기둥의 수직도 검사를 한다. ● 볼트 1차 조임을 한다.	▷ 기둥 가조립 준비 ▷ 기둥 양중 ▷ 기둥 설치 ▷ 기둥 가조립

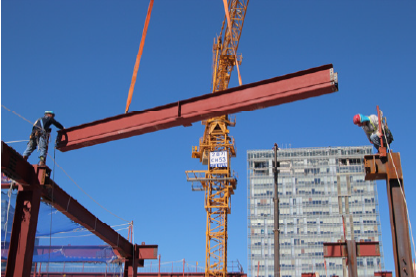

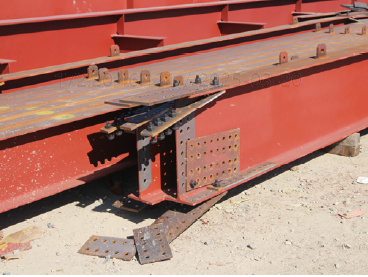

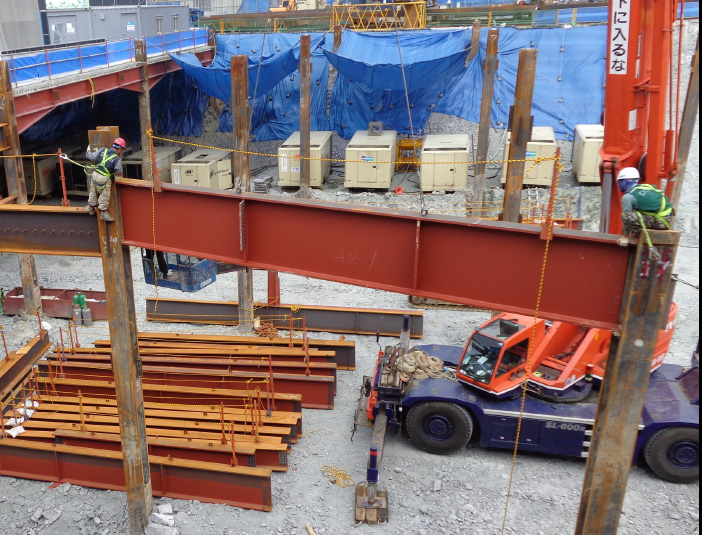

보 설치하기	●  설치 순서에 맞추어 보 부재를 하차하여 야적한다. ● 하차할 때에는 로프와 클램프를 사용하여 양중한 후 고임 침목위에 올려놓는다. ● 무거운 보는 별도로 달 피스를 붙여서 제작하여 양중 할 때 안전 하도록 한다. ● 하차 및 양중 할 때 타워 크레인, 이동용 크레인, 지게차 등의 장비를 사용하며 훼손 이 되지 않도록 주의한다. ● 부재에 조임용 볼트와 커버 플레이트를 부착하고, 안전 수평 로프 및 방향 잡기 로프 를 달아 놓는다. ● 야적된 부재의 번호를 확인하여 순서에 맞추어 제 위치에 설치한다. ● 방향 잡기 로프를 잡고 양중 작업을 해서 보 부재가 흔들리지 않도록 한다. ● 바람이 10분간 평균 10m/s 이상이면 작업을 중지한다. ● 설치할 때 볼트 구멍에 드리프트 핀이나 스패너를 사용하여 위치를 잡고 미리 달아매둔 임시 볼트를 끼우고 조임을 한다. ● 가 볼트는 설계수량의 1/3 그리고 2개 이상을 체결한다. ● 임시 조임이 끝난 후 수평 안전 로프에 작업자의 안전 고리를 걸고 이동해서 양중 할 때 묶어 놓은 와이어를 푼다.	▷ 보 가조립 준비   ▷ 보 양중 ▷ 보 설치 ▷ 부재 가조립
안전망 설치하기	● 안전망은 간섭을 피하기 위해 중도리(purlin)를 양중한 후에 설치한다. ● 중도리와 지붕 판넬의 양중이 안전망 설치와 간섭이 안 되는 경우에는 보 설치 후 바로 안전망을 설치한다. ● 건물의 외부 둘레 쪽에는 바닥 데크 설치나 지붕층 중도리 설치 후에 난간대를 설치해서 추락을 방지한다. ● 중도리 설치 등의 작업이 안전 난간대와 간섭되는 경우 안전 난간대를 임시 해체 할 수 있다.
