워터젯(Water Jet) 파쇄 공법 안내

워터젯(Water Jet) 파쇄 공법



1) 개요

물을 초고압, 초고속 상태의 제트류로 만든 후, 이를 해체 대상 콘크리트 구조물에 분사해 열화된 콘크리트 부위만 선택적으로 제거를 하는 공법으로서 그 특징은 아래와 같다.

• 선택적 제거: 물의 분사압력을 조절하여 콘크리트만을 선택적으로 제거

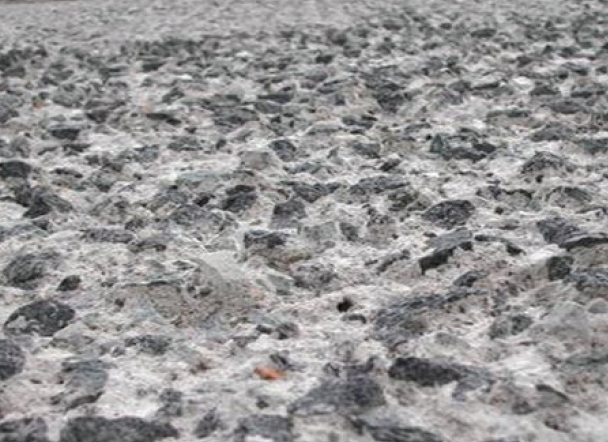

• 부착력 증대: 표면이 요철형태로 콘크리트가 제거되며 철근의 손상은 전혀 없으므로 이 표면 위에 보강공사를 시행할 때 신구 콘크리트의 부착력이 증대
• 시공성 향상: Robot을 이용하므로 품질이 균일하며 시공속도가 빠름(시간당 30㎥)
• 미세균열 제거: 초고압수가 미세한 균열에 의한 육안관찰이 안 되는 취약부위도 파쇄하므로 제거된 표면에는 미세균열이 없음, 특히, 열화되지 않은 부위에는 균열을 발생시키지 않음
• 회전반경이 중첩되어 절삭되지 않는 부분이 발생하지 않음
• 최적절삭경사각도 유지(75~80°를 유지하므로 절삭 효율 증가)
• 후진 폭(Back Distance)을 증가할 수 있으므로 작업속도가 증가됨(직선이동식의 1.7배)



2) 워터젯 파쇄 방법

① 대상물에 제트류 발생	② 세굴작용	③ 둥근 저층 분화구 형성	④ 파쇄의 시작

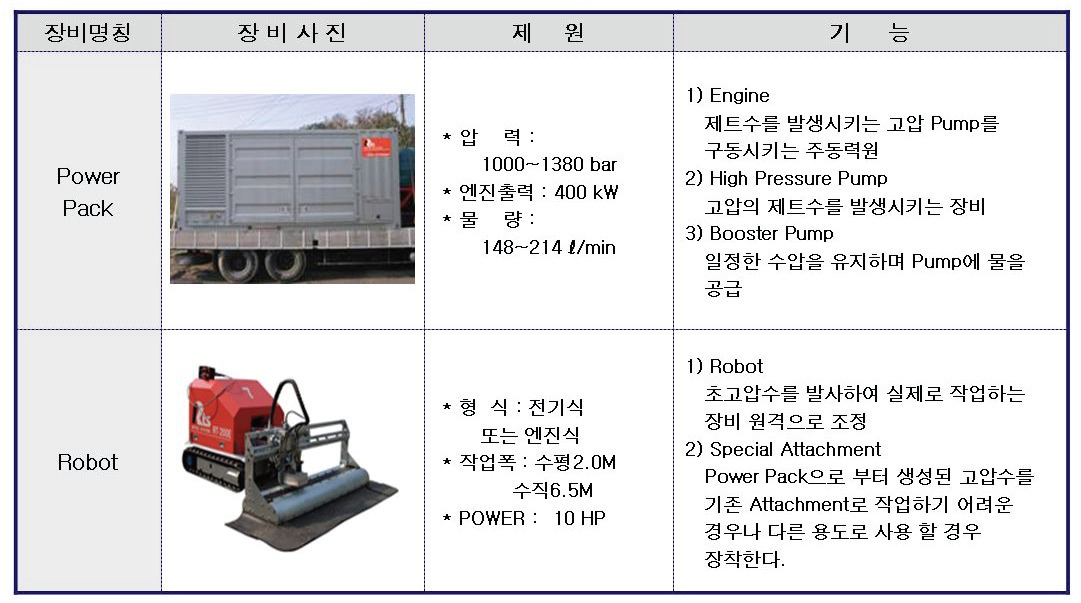

3) 사용 장비

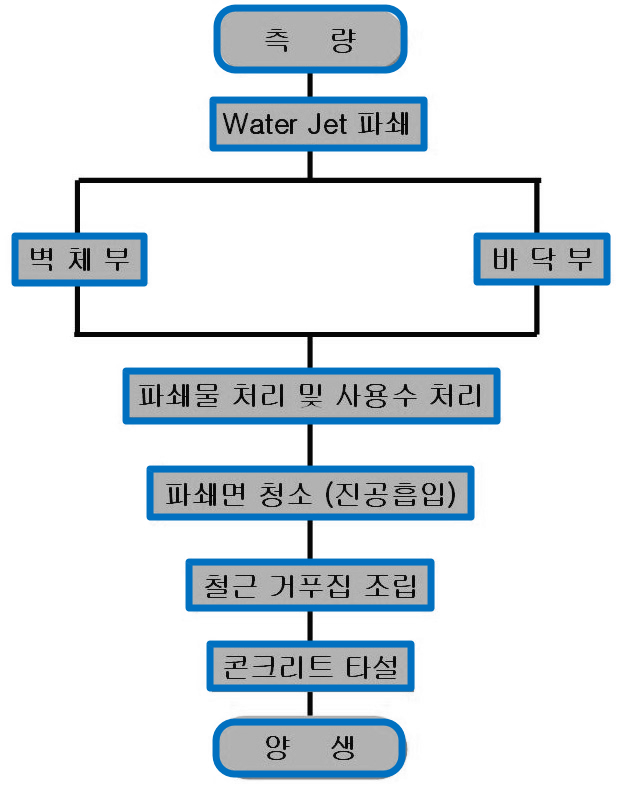

4) 보수보강에 적용 및 시공 순서



5) 보수보강 적용 시 장점

• 열화된 부분의 집중적인 파쇄 가능(선별적 파쇄)
• 인접구조물에 미치는 영향이 없이 보강 가능 (인접한 곳에 중요 구조물이 있을 경우에 매우 적합)
• 완벽한 신구 콘크리트의 접합(부착강도 큼)
• 단시간의 파쇄작업 가능(파쇄에서 콘크리트 타설까지 2개월 소요)
