조경석 쌓기공사 시공방법

본 글은 "안전보건 실무길잡이 건설업 조경·미관 구조물 작업"(2023, 산업안전보건공단) 자료의 내용과 이미지에서 발췌하였음을 알려드립니다.

I. 개요

    일반적으로 조경석 쌓기 공사는 화성암, 변성암, 수성암 및 테라조, 인조대리석을 내·외부 바닥, 내·외부 벽체, 내·외부 계단, 조형물, 기념물 등에 습식공법으로 설치하거나 연결 철물을 사용하여 벽체(경량벽체 포함) 등 건식공법으로 설치하는 공사, 석재쌓기공사, 석축공사 등으로 구분한다.

1) 석축공사 일반사항

• 석축 기초의 깊이는 시공 지역의 동결심도보다 최소 700㎜ 이상 깊어야 한다.
• 작업 개시 전에 가능한 한 많은 석재를 현장에 준비하여 마음대로 골라 쓸 수 있게 한다.
• 옹벽용 석축의 규준틀은 석축 앞면과 뒤채움의 후면에 설치한다.
• 앞면 줄눈 모르타르는 석재쌓기 작업이 끝난 후에 한다.
• 석재쌓기 작업을 수중에서 해서는 안 된다.
• 석축공사의 전면 기울기는 메쌓기에서는 1 : 0.3, 찰쌓기에서는 1 : 0.2 이상을 표준으로 한다.
• 모든 석축 부분은 거의 같은 높이로 쌓아 올린다.
• 뒤채움 석재는 경질인 크기 150㎜ 이하의 잡석을 주로 사용하고 잔석재로 그 사이의 틈을 채운다.

2) 돌쌓기 방법

방법	내용

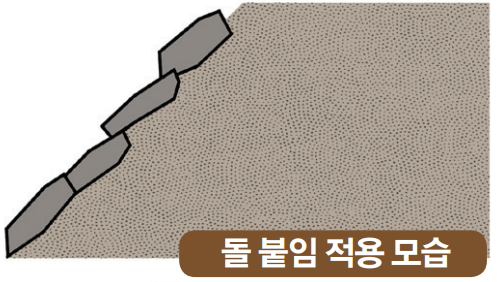

돌붙임	기울기를 1 : 1 이상의 기준으로 돌의 전면 면적이 넓게 하여 쌓는 방식으로 시공면이 보기 좋고 빠른 시공이 가능하다

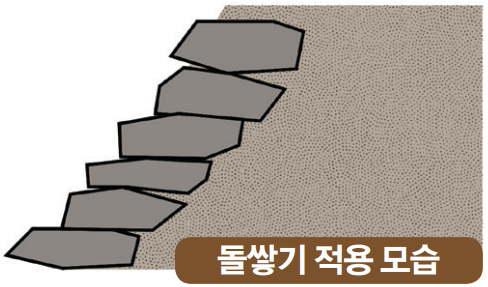

돌쌓기	기울기를 1 : 1 이하의 돌의 전면 크기보다는 돌의 뒷길이가 더 길게 하여 쌓는 방식으로 돌이 무너져 내릴 위험이 낮다.
메쌓기	쌓는 석재의 마주치는 면을 다듬어 잘 맞닿게 하고 뒷고임 석재로 고정한 뒤 그 빈틈을 잔석재로 채워 돌을 쌓는 방식이다. 메쌓기는 돌의 자체 무게만으로 토압을 견뎌야하므로, 돌을 세워 쌓거나 높이를 맞추기 위해 무리하게 고이지 않도록 하고 뒤채움돌이 안정되도록 자갈을 충분히 넣고 다짐을 하여야 한다.
찰쌓기	뒷고임 석재로 고여 있는 석재를 고정하고 각 수평층의 석재쌓기를 마칠 때마다 석재로 뒤채움하여 돌을 쌓는 방식을 말한다. 돌을 쌓고 전면의 돌 틈 사이를 콘크리트로 마감하는 방법과 돌 뒷부분만 콘크리트를 타설하고 전면 돌 틈은 작은 돌로 자연스럽게 마감하는 방법이 있다.     - 뒤채움 석재는 콘크리트를 채우기 전에 물을 뿌려 적신다.     - 콘크리트를 채우고 6시간 이상 경과한 후 다시 그 위에 콘크리트를 채울 때는 그 윗면에 모르타르를 얇게 깐 다음에 한다.     - 윗면 콘크리트는 뒤채움 콘크리트와 동시에 시공한다.



I. 돌쌓기 방식

1) 조경석쌓기

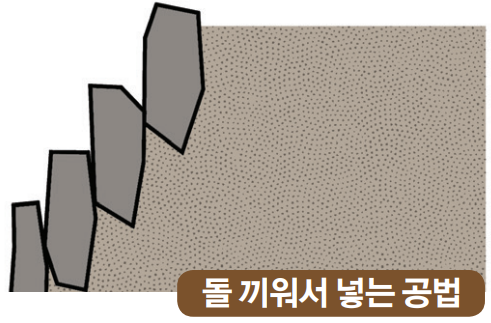

    돌을 보기 좋게 쌓는 방식으로 기초를 놓고 기초 뒤에 다음 돌을 끼워 쌓는 방식을 말한다. 방파제 등에는 계단식으로 돌을 올려서 쌓기도 하지만, 하천에서는 범람 등으로 인한 붕괴 위험을 낮추기 위해 앞돌 뒤에 돌을 끼워 넣는 방식을 사용한다. 이는 물살이 센 곳에서도 많이 적용되어 바닷가, 하천에서도 이용된다.

면쌓기	가파른 장소에서 조경석을 쌓을 때 쌓는 자연석의 면과 면의 접촉면을 크게 하여 계단식으로 돌을 쌓아 올리는 방식이다.
면붙임	돌의 넓은 면으로 법면을 눌러 붙여 쌓으며 완만한 경사를 이루는 방식으로 조경석을 쌓는방법으로하천등하안구조에조경석을 쌓을 때 사용된다.
꽂아쌓기	돌의 형상과 모양에 맞춰 돌의 형상을 세워서 쌓는 방법이다. 돌과 돌 사이를 꾸미면서 자연석을 쌓는 방법으로 조경 등 미관을 고려한 장소 등에 적용한다.



2) 산벽쌓기

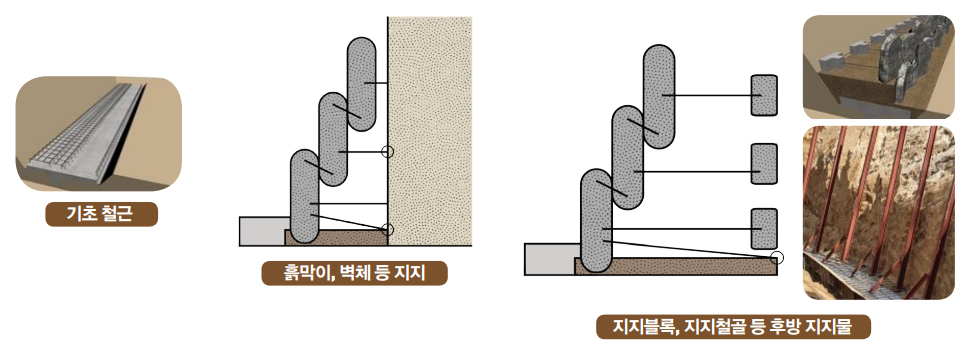

    대지를 넓게 사용하고자급경사이고 높은 구조의 조경석 쌓기를 위해 자연석에 철근 또는 지오그리드 등을 이용하여 기초 및 배면에 연결해 자립식 옹벽구체를 형성함으로써 조경석 벽체의 안정성을 확보하기 위해 적용하는 돌쌓기 공법이다. 돌을 보기 좋게 쌓을 수 있어 미관을 고려한 시공이 가능하다. 도심의 아파트 단지 시공 시 외부 옹벽 구조 대용으로 산벽쌓기를 적용한다. 도시의 미관을 높이고 도시 생활공간을 확보하기 위해 사용된다. 산벽(치장석)의 자립 안정성을 갖추기 위하여 배면에 지지점을 확보하는 방법으로는 다음의 종류가 있다.

1. 기초면에 철근기초를 두는 방법,
2. 사면에 철골말뚝을 박거 나 지지 블록등을 형성하여 지지점으로 사용하는 방법,
3. 사면에 Nailing 등으로 흙막이 벽체를 만들어 지지점을 형성하는 방법.



지지법
