평지붕 실외기의 올바른 시공법, 하부 진동 방지 차원 (도해 위주 해설)

이 글은 한국건설기술원(2019).소규모 건축물 품질확보 방안. 자료에서 발췌하였음을 알려드립니다.

평지붕 실외기 설치시 방수층 파손 방지

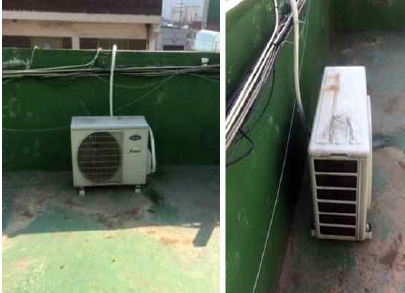

1) 문제점 및 원인

• 평지붕 실외기 하부의 방수층 파손

• 실외기 설치를 위한 부재의 시공으로 인하여 우레탄 방수의 파손
• 방수 후 평지붕 타일 시공 시공은 수축팽창으로 인해 하자가 빈번함

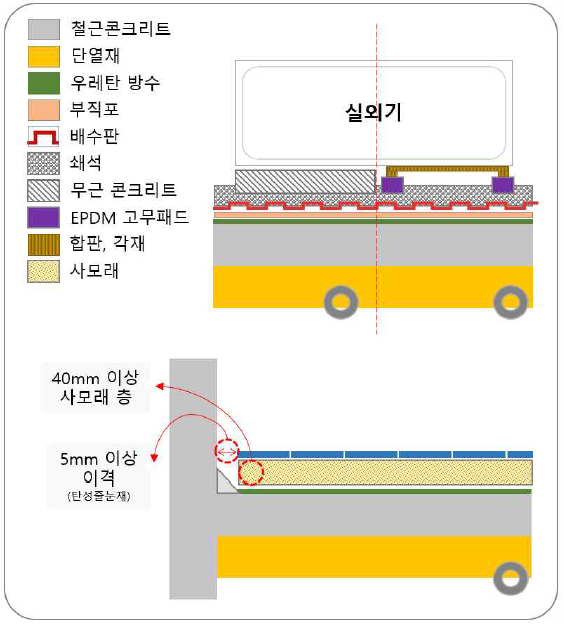

2) 해결 방안

• EPDM 패드의 설치 후 상부에 실외기 다리 설치
• (권장)우레탄 방수 노출 방지를 위한 쇄석 설치 후 상부에 실외기 다리 설치
• 타일 설치시 사모래층을 구성하고 타일 시공
