굴착면 안전기울기 (최근 기준)

굴착면의 기울기란 현장에서 많이 이루어지는 오픈 터파기시 안식각을 말한다. 최근 기준이 상향되어 주의를 요한다. 기준은 두 개가 있다.



I. KOSHA Guide C-104-2023 기준

구분	지반의 종류	기울기
보통흙	습지	1:1.0 ∼ 1:1.5
	건지	1:0.5 ∼ 1:1.0
암반	풍화암	1:1.0
	연암	1:1.0
	경암	1:1.5

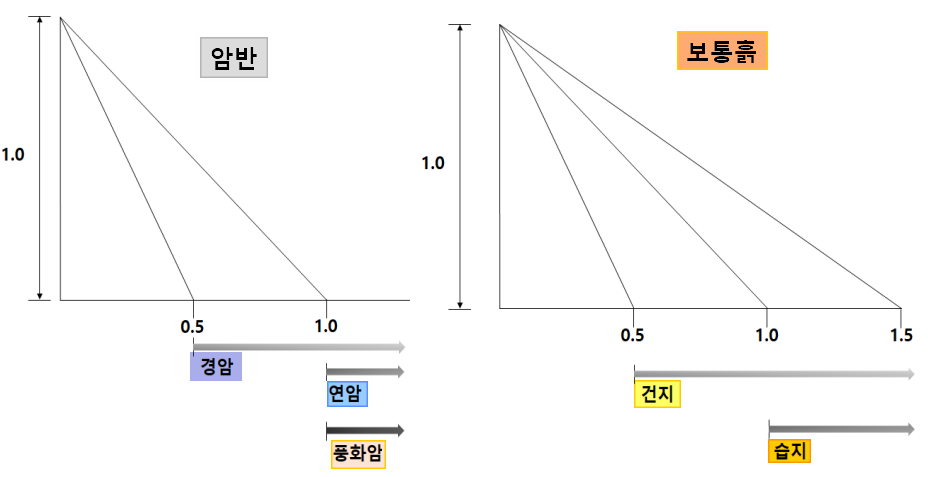

굴착면 안전기울기



지반별 특징
풍화암	일부는 곡괭이를 사용할 수 있으나 암질(岩質)이 부식되고 균열 간격이 1∼10 ㎝ 정도로서 굴착 또는 절취에는 약간의 화약을 사용해야 할 암질
연암	혈암, 사암 등으로서 균열간격이 10∼30 ㎝ 정도로서 굴착 또는 절취에는 화약을 사용해야 하나 석축용으로는 부적합한 암질
보통암	풍화상태는 엿볼 수 없으나 굴착 또는 절취에는 화약을 사용해 야 하며 균열간격이 30∼50 ㎝ 정도의 암질
경암	화강암, 안산암 등으로서 굴착 또는 절취에 화약을 사용해야 하 며 균열간격이 1 m 이내로서 석축용으로 쓸 수 있는 암질
극경암	암질이 아주 밀착된 단단한 암질

C-104-2023 건설공사 굴착면 안전기울기 기준에 관한 기술지침 (3).pdf

0.14MB

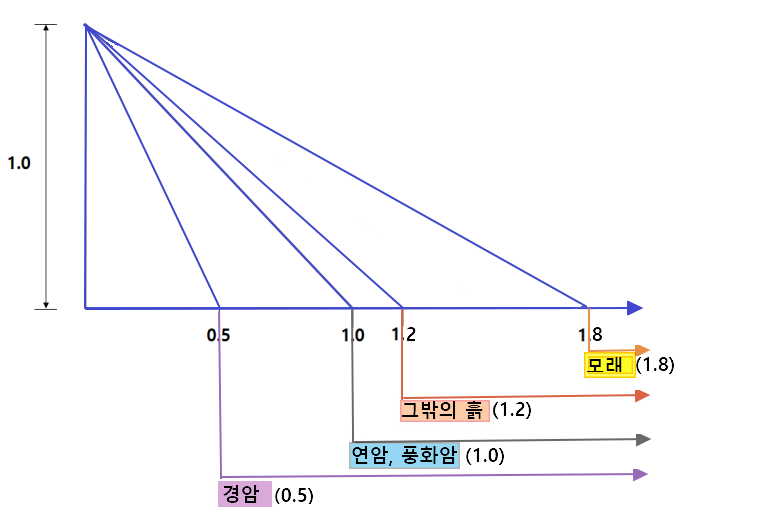

II. 산업안전보건기준에 관한 규칙 기준

기울기기준 : 산업안전보건기준에 관한 규칙 기준



[별표 11] 굴착면의 기울기 기준(제339조제1항 관련)(산업안전보건기준에 관한 규칙) (1).pdf

0.06MB
