낙하물 방지망 설치 및 안전작업 안내

낙하물 방지망 설치 및 안전작업

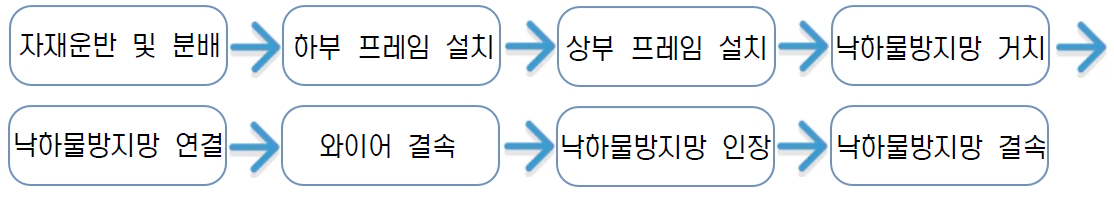

1) 작업 순서

순서	내용
① 자재운반 및 분배	 자재 반입 및 하차시 자재 이상유무 확인(수량 및 상태 등)  자재양중은 반드시 리프트카를 이용하여 양중
② 하부 프레임 설치 (브라켓 및 강관파이프)	 자재반입시 브라켓 상태 육안점검(브라켓 마모 및 용접부위 확인)  작업팀 작업시 자재상태 확인 후 작업  브라켓 조임시 견고하게 조임(너무 고돠하게 조여 휨 및 용접부위 파손주의  외부 작업시 안전벨트 착용
③ 상부 프레임 설치, 결속	 상부 지지대 볼트 고정시 와셔 사용 및 체결상태 확인  2인 1조 작업  작업순서 준수(작업순서 사전 확인)  상부 및 하부 조인트부분 상태확인(변형 및 볼트 연결상태)
④ 낙하물방지망 거치	 안전망 거치시 부분별로 거치  작업시 안전벨트 사용(벨트 걸이는 하부 브래켓 등 견고한 곳에 결속)  필요시 안전블럭(추락방지대) 사용
⑤ 낙하물방지망 연결작업	 작업 전 작업사항 사전 상호확인  안전벨트 착용 후 작업
⑥ 와이어 결속	 와이어 걸이대 용접상태 및 견고성 확인  와이어로프 클립 3ea 설치 및 조임상태 확인  그물과 와이어로프 결속 간격은 30cm이상 확보
⑦ 낙하물방지망 인장하기	 인장기 걸 때 견고한 곳에 걸기(브라켓 등)  과도하거나 약하게 인장하여 터지거나 처지지 않도록 인장력 확인(손으로 당겨 팽팽한 정도 확인)
⑧ 낙하물방지망 결속	 안전벨트 착용 후 작업  일정강도(100kg/㎡)이상 확보토록 견고하게 결속(6mm PP로프 사용)



2) 낙하물방지망 재료

구 분	내 용
낙하물방지망 1단 설치	① 안전망 : 3000데니아, PVC 방염망, '안'검정품(청색) ② 주후레임 파이프 : 아연도 강관 φ48mm(1.8t) ③ 상부지지 : 고장력 와이어로프 φ6mm ④ 하부지지 : 외부 쌍줄비계, φ48mm(1.8t) 아연도금 강관 ⑤ 자동, 고정 크램프: φ48mm X φ48mm ⑥ 단관 Pipe : φ48mm(1.8t) 아연도금 강관
낙하물방지망 2~4단 이상 설치	① 안전망 : 그물코 2cm'안'자 검정품 ② 상부지지 : φ48mm(1.8t) 아연도금 강관 + 자동 클램프 ③ 하부지지 : φ48mm(1.8t) 아연도금 강관 + 자동 클램프 ④ 자동, 고정 크램프 : φ48mm X φ48mm ⑤ 와이어로프 : 고장력 와이어로프 φ6mm



3) 낙하물방지망의 설치·해체

① 낙하물방지망 설치방법

구 분	내 용
설치기준	① 방망의 그물코 크기는 가로, 세로가 2CM이하로 한다. ② 방망의 설치는 지상에서 8M(2층 Slab)이내 지점에 첫번째 방망을 설치하고 매10m마다 설치하며, 설치 각도는 20도 이상 유지한다. ③ 겹친 부분의 연결은 틈이 없도록 하며 겹친 폭은 30CM이상으로 한다. ④ 방망의 돌출길이는 벽면으로부터 수평으로 2M이상 되게 설치한다. ⑤ 최하단 방지방은 방호선반(합판 또는 동등이상의 재료 사용)구조로 설치한다. ⑥ 긴결재의 강도는 100kgf이상의 외력에 견딜수 있는 로프 등을 사용한다.
설치개요	① 안전발판 및 와이어로프에 샤클링을 이용하여 지지발판사이 허공에 그물을 펴놓은 형태로 방망을 설치함 ② P.E망 강도확보와 추락시 충돌가능성을 대폭 제거하므로서 근로자 추락방호 효과 향상 ③ 샤클링을 사용하여 안전발판위에서 방망설치,해체작업을 하므로 시공과정 단순화로 안전성 향성
설치방법	① CRANE 등을 이용하여 안전발판 지지대(4m비계용 파이프)를 하부비계에, 안전발판 지지대와 연결된 상부지지대를 상부비계에 고정한다. ② 검정품 경량 안전발판을 설치,고정한다(비계+클램프 고정 또는 슬라브 턱에 발코니형 브라켓트 사용 고정) ③ 충격시 측방향 변위방지를 위한 측면지지파이프(6m 강관Pipe) 설치 ④ 3인 1조로 하여 양쪽 안전발판에 각 1인, 건물내부에 1인이 협조하여 9mm Wire Rope (방망 테두리로프)를 턴버클 또는 긴장기를 이용 팽팽하게 고정한다. ⑤ 같은 방법으로 3000데니아 6합의 PP망을 안전발판 위에서 샤클을 이용하여 테두리로프에 30cm 정도 간격으로 걸어 펼쳐나가 1span을 완성시킨다.
유의사항	① 외부작업은 반드시 안전발판위에서 상부지지대에 경량안전그네를 걸고 작업한다. ② P.E망은 샤클로 Wire Rope(테두리로프)에 걸때는 3코 정도를 한번에 끼워 30cm 정도 간격으로 걸어야 한다. ③ 안전발판(지지점)간 거리는 15m내외를 1span으로 함을 기준으로 하고 1span이 길어질 경우 에는 W/R 고정, 측면지지대 보강, 중간지지대 사용 등 별도의 보강조치를 하여야 한다. ④ 원칙적으로 결속선사용을 금하며 비계측 방망고정 등 부득이하여 샤클 대신 고정할 경우는 P.P 로프 등으로 P.E망을 수평재에 충분히 감싼후 단단히 결속하도록 한다(비계 사용할때는 벽체-비계 사이 별도의 쪽망 설치) ⑤ 테두리용 Wire Rope를 고정할 경우는 양중기 클립체결방법 기준을 준수한다.



② 낙하물방지망 해체방법

구 분	내 용
해체시 준수사항	① 해체 작업전에 작업발판 등에 부재, 공구 등이 없는지 확인하여야 하며, 조립의 역순으로 해체하는 것을 원칙으로 한다. ② 해체를 하기전에 비계의 벽연결, 작업발판의 설치 상태를 확인하고 정상적인 상태가 아닌 경우에는 해체순서를 검토, 변경하여 그 결과를 해체작업 근로자 전원에게 철저히 주지시킨다. ③ 작업은 2명 이상의 공동작업을 원칙으로 수행한다. ④ 추락의 위험이 있는 곳에서는 반드시 안전대를 착용하여 작업한다. ⑤ 해체부재의 하역은 크레인 등의 장비사용을 원칙으로 하며, 인력하역인 경우 손으로 건네거나 망, 포대 등을 사용하여 하역하고 투척하는 행위는 금지한다. ⑥ 벽연결, 가새는 가능한 나중에 해체하며, 필요한 경우 임시가새, 버팀목을 설치하는 등 안전조치를 강구한다.
낙하물방지망 설치ㆍ해체 순서도 (해체는 조립의 역순으로 한다)	① 하부프레임 설치 (건물 내부에서 작업)
	② 수직프레임과 달대설치 - 건물내부에서 달대고정용 상부 브라켓과 수직후레임 끝단을 먼저 결합시킨 후 건물 외부로 밀어낸다
	③ 상부 후레임에 망 결합 - 상부 후레임 양끝단 구멍에 로우프를 단단히 묶는다.
	④ 상부 후레임 설치 - 수직 후레임 상부 끝단에 상부 후레임 양 끝단을 끼워 넣는다
	⑤ 수직후레임에 방호망 결속 - 방망을 팽팽히 당겨서, 수직 후레임을 좌.우 걸고리에 건다.
	⑥ 연속작업 - 상부 후레임 한쪽끝단과 수직 후레임 끝단을 건물내부에서 결합후 밖으로 밀어 낸다.





4) 낙하물방지망의 설치도

입면도



평면상세도	단면상세도
