흙의 입도분포곡선

흙의 입도분포곡선



1) 체가름에 의한 흙의 구분

• 굵은 골재와 잔골재의 구분은 5mm체를 이용한다.
• 굵은 골재는 5mm체에 100% 남는 골재이다.
• 잔골재는 5mm체에 거의다 통과하는 골재이다.



2) 입도분포곡선

입도분포곡선

• 입자 크기 분석은 거친 입자 토양 (예 : 모래, 자갈)의 경우 체 분석으로 수행할 수 있으며 미세한 토양 (예 : 미사, 점토)의 경우 비중계 분석을 수행할 수 있다.
• 입자 크기 분포 곡선의 모양과 기울기에 따라 토양의 유형과 그라데이션을 확인할 수 있다.

구분	내용
Well Graded	● 등급이 잘 매겨진 토양은 넓은 범위에 걸쳐 입자 크기가 잘 분포되어 부드러운 그라데이션을 가지고 있습니다.
Uninformded Graded	● 등급이 매겨지지 않은 토양은 특정 입자 크기가 과도하거나 부족하다. ● 분포 곡선은 균일한 그라데이션을 가지고 있다.
Gap Graded	● 갭 등급의 토양에서는 일부 입자 크기가 누락되어 있다.

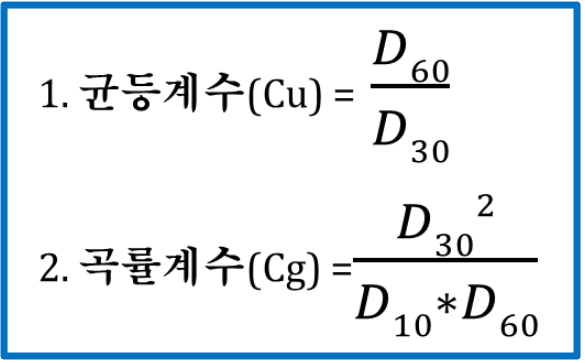

☞  통일분류법 상 균등계수가 4~6보다 크고, 곡률계수가 1~3의 범위에 있을때 입도분포가 양호함
