철골 내화 성능을 위한 검사 항목, 방법 ㅣ 철골공사 실무

출처: NCS학습모듈, " 강구조시공 도장",교육부(20??)



내화 성능을 위한 검사 항목, 방법 선정



1) 내화 성능 검사 항목 및 방법

       내화 인정 구조의 검사 항목으로는 외관, 두께, 부착 강도 및 재도장 시간이 있으며, 검사시기로는 초기, 중간, 완료 및 재검사로 분류한다.

       내화 인정 구조의 성능을 발휘하기 위해서는 검사 항목 및 방법에 따라 공종 단계별로 관리하여야만 한다.

구분	내용
검사 항목	● 작업 상황과 작업 방법 등에 대한 검사 항목은 <표 3-1>과 같다. ● 검사 항목 및 검사 실시 요령
도료의 품질 검사	● 도료는 개봉 전 상표 및 한국 산업 표준 표시 여부, 규격 번호, 품명, 제조 일자 등에 대해 감독원의 확인을 받는다. ● 도료 사용 전에 제조사의 시험 성적표가 첨부되어 적합한 것인지를 확인한다. ● 도료는 사용 도료의 종류 및 제조의 로트(lot)별로 맞는지를 확인한다. ● 도료의 용기 통의 규격 번호와 승인된 도료의 명칭이 일치하는지의 여부를 확인한다. ● 출처: 강구조 공사 표준 시방서. 2012.08. 사단법인 한국강구조학회
도막 두께 검사 방법	● 부재의 규모는 약 10㎡(또는 200~500㎡)를 1개 로트(lot)로 설정하고 지정된 부위에 도막을 측정하며, 그 평균값이 도장 사양의 도막보다 낮아서는 안 된다. ● 1개소(span)당 주변 5점을 측정하여 오차가 과도한 값을 제외한 평균값을 취하며, 도장 사양 두께의 80% 이상이어야 한다. ● 기타 건조 도막 두께의 측정은 SSPC PA2에 따른다. ● 도막 두께가 기준에 미달 부위에 대해서는 마지막 도장 층의 도료로 도장을 추가 시공하며 동일한 도장 두께 검사 방법에 따라 재검사를 실시한다. ● 도막 두께 측정기를 사용할 때에는 충격 등의 부주의가 발생할 경우에 측정 정밀도가 저하될 수 있으므로 수시로 조정하여 검사를 실시한다. ● 출처: 강구조 공사 표준 시방서. 2012.08. 사단법인 한국강구조학회



2) 현장 품질 확인 시점 및 내용 확인

       공사 감리자(건설 사업 관리자)는 내화 구조 인정서를 받은 공법으로 시공할 경우에는 공정 진행에 따라 초기, 중간 및 완료의 시점에 품질을 확인하여야 하며 그 시점 및 내용을 정리하면 다음 표와 같다.

품질 확인 시점 및 내용



3) 내화 성능을 위한 품질 검사 항목 확인

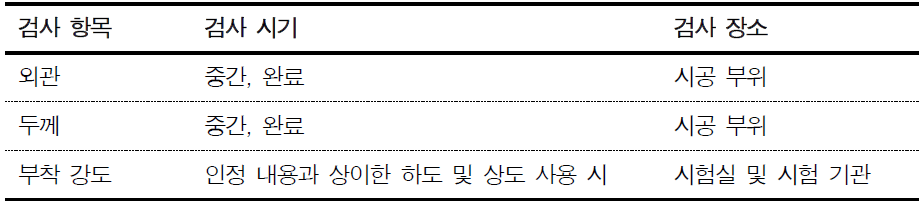

       내화 성능을 확인하기 위한 검사 항목으로는 외관 상태, 두께 확보 정도 및 부착 강도 여부를 주로 확인하는데 검사 항목에 대한 검사 시기 및 검사 장소는 다음 표와 같다.

내화 성능의 품질 검사 항목



4) 내화 성능을 위한 검사 방법 확인

구분	내용

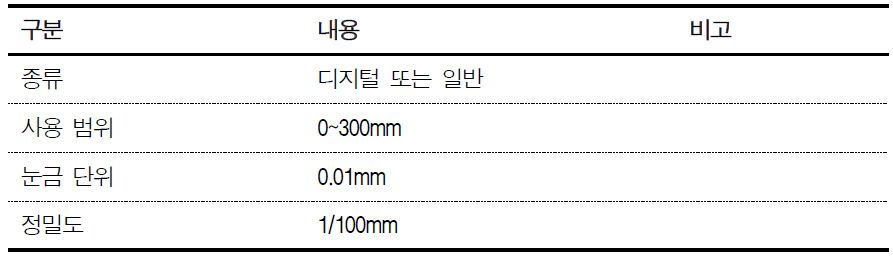

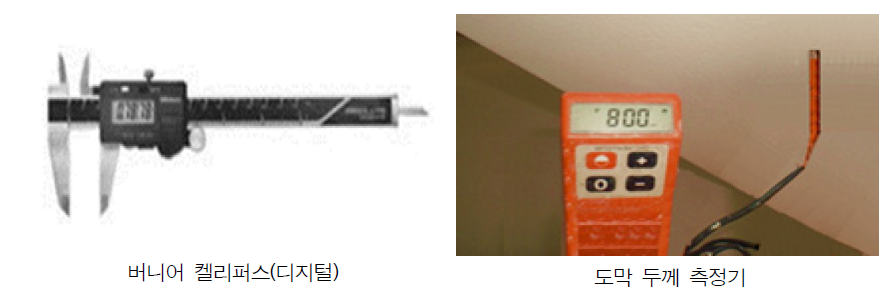

검사 확인 기기	● 버니어 켈리퍼스 버니어 켈리퍼스의 종류, 사용 범위, 눈금 범위 및 정밀도는 다음의 표와 같다. ● 버니어켈리퍼스의 검사 기기

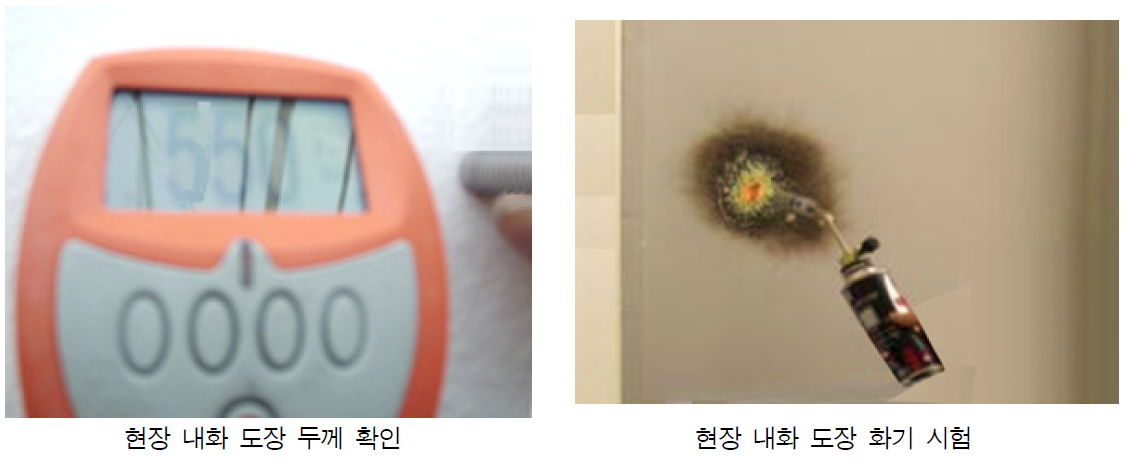

	● 도막 두께 측정기        내화 도료의 건조 도막의 두께는 도막 측정기를 사용한다. 도막 두께 측정기의 측정 정밀도 및 측정 허용 범위는 다음의 표와 같다. 현장에 장비가 없을 경우에는 교정 검사가 된 장비인지를 확인한 후, 시공자 또는 인정 업체의 장비를 활용할 수 있다. ● 도막 두께 측정의 검사 기기
	● 시험 장비        국가 표준 인증 통합 정보 시스템을 검색하여 국가 표준(KS)을 참조한다.
검사 확인 내용	● 내화 도료의 검사에 대한 확인 내용을 요약하면 아래의 표와 같다. ● 인정 내화 구조의 검사 확인 내용



5) 현장 품질 체크리스트 확인

       철골 내화 도료의 확인은 도료의 선정, 현장 입고 검사, 보관 상태, 작업장의 보양 상태, 작업 시의 환경(기후, 온도 등), 단계별 및 부위별 도장의 도막 두께, 재도장 및 도막 두께와 양생 시간 등 관리 항목이 매우 많으므로 아래의 표를 활용하여 철골 내화 도료의 현장 품질을 확인할 수 있다.

철골 내화 도료 현장 체크리스트 작성 양식 사례
