I. 철골 설계도서 보완 개요



1) 준공 설계도서의 보완작업

       예비 준공 검사에 의해 도서에서 지적된 사항을 보완하는 작업을 각 협력사와 진행한 후 재검사를 신청하고 준공 절차를 진행한다.

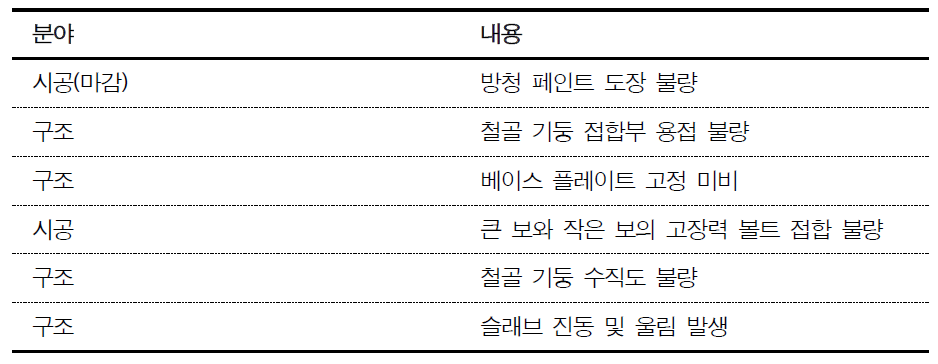

건축물의 준공 검사 시 종류별 지적 사항 (예)



2) 보완 부분 재검사

구분	내용
지적사항에 대한 조치 후 재검사	● 시공자는 불합격 공사에 대한 오류를 적절히 조치한 후 처음 공사부분에 대한 기성검사 신청과 동일하게 보완 공사 기성에 대한 재검사를 신청하여야 한다.
재검사 기간	● 불합격 공사에 대한 보완, 재시공 완료 후 재검사 요청에 대한 검사 기간은 시공자로 부터 그 시정을 완료한 사실을 통보받은 날부터 검사 기간을 재계산한다.





II. 설계도서 보완하기 (실습)



1) 설계도서 검토하기

       건설 현장에서 공사 진행 중에 설계도면의 과오나 누락 및 부정확 등의 원인으로 인하여 공정, 품질, 안전 관리 상의 영향을 주게 되므로 해당 공사의 시공 전에 설계도서를 면밀히 검토하는 것이 당연하지만 현장의 바쁜 일정 관계로 도서를 충분히 검토하지 못하고 진행하는 경우가 종종 발생한다. 이에 따른 공사의 정지나 공사의 부정확이 발생되므로 각 공정의 시작 전에 설계도서를 면밀히 검토하여 수정한 후 진행하여야 한다.

      건설기술진흥법에 따르면 “설계도서 검토 사항을 발주자에게 보고하고 발주자는 시공자의 검토 사항을 보고 시정 또는 보완할 점을 요구할 수 있도록 하고 있다”이때 시공자의 설계 검토 사항은 설계도서의 현장 일치성 여부, 설계도서에 따라서 현장에서 시공이 가능한지 여부 등 시공에 관련된 사항을 재검토하여야 한다.



2) 설계도서 지적사항 확인하기

       재검사를 위한 준공 설계도서(설계도면, 구조 계산서, 공사 계획서, 시방서, 품질 검사서, 시공상세도면 등)를 재검토하고 지적받은 사항에 대한 조치를 취한다.
       발주자와 감독관, 감리자에게 지적받은 사항은 설계도서에서 확인한 후 보완하도록 한다. 불합격공사 오류 사항의 내용 중 설계도서의 오류 사항을 검토하여 설계도서와 상이한 시공을 한 경우 지적 사항에 대하여 철거 후 재시공을 진행한다.



3) 설계도서 지적 사항 보완하기

       설계도서에 확인된 지적 사항은 신속히 조치하도록 한다. 조치가 늦을 경우 준공 검사가 늦어지고, 지체상금이 발생할 소지가 있으며, 이로 인한 발주자와의 분쟁이 발생될 수 있다. 따라서 시공자는 지적 사항에 대하여 정확, 신속하게 보완 조치를 진행하여야 한다.
