슬래브 개구부의 철근보강 예시도 입니다.

슬래브 개구부의 철근보강

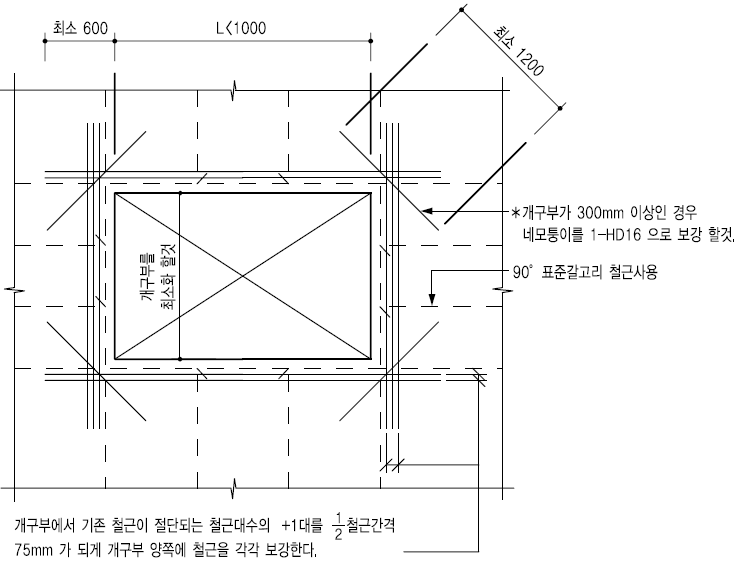

1) 보강 예시 도면



2) 보충 설명

• 개구부의 길이가 1,000mm 이상일 경우, 도면에 철근배근 시공 상세도가 없으면 시공자는 구조 감리자의 승인을 받은 후 시공
• * 표는 기존 철근 배근이 단배근 이면 단배근, 복배근 이면 복배근으로 보강한다.
• - - - - - - - - 기존 슬래브배근 표시임
• 철근의 크기가 명시되지 않은 철근은 기존배근과 같은 크기의 철근 사용
