발코니 (캔틸레버)의 철근배근 방법입니다.

발코니 (캔틸레버)의 철근배근

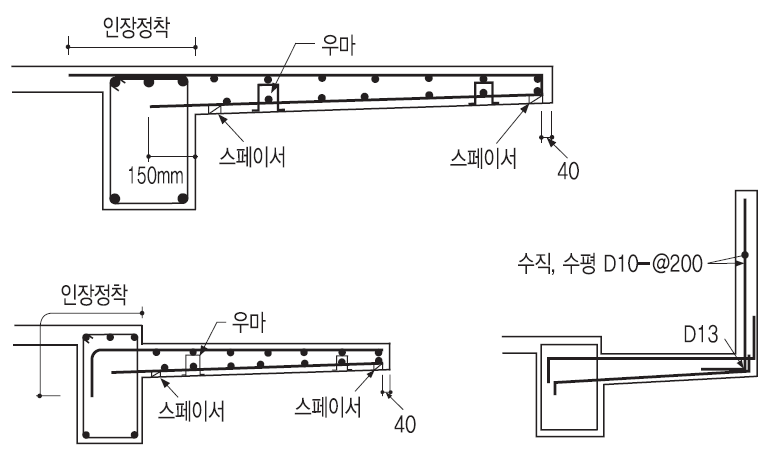

1) 단면도

2) 시공 유의 사항

• 캔틸레버는 배력근 위에 두는 상부근이 중요
• 모든 상부근은 보 내부나 슬래브에 정착하고 정착길이를 확보
• 하부근 또한 지진이나 태풍시 힘을 받게되므로 유의
• 발코니에서 캔틸레버와 슬래브에 단차가 날 경우, 슬래브근을 보 내부에 정착하여야 한다. 만약, 상부근을 휘어서 반대측 슬래브 상부근과 연결하게되면 상부근에 인장력이 과다하게 작용하여 단면에서 돌출하려는 힘에 의해 콘크리트 파괴나 균열이 생긴다. 그러므로 반드시 고임재(Bar Support)로 상부근을 유지 하여야 한다.
