지하 옹벽구간 거푸집 설치

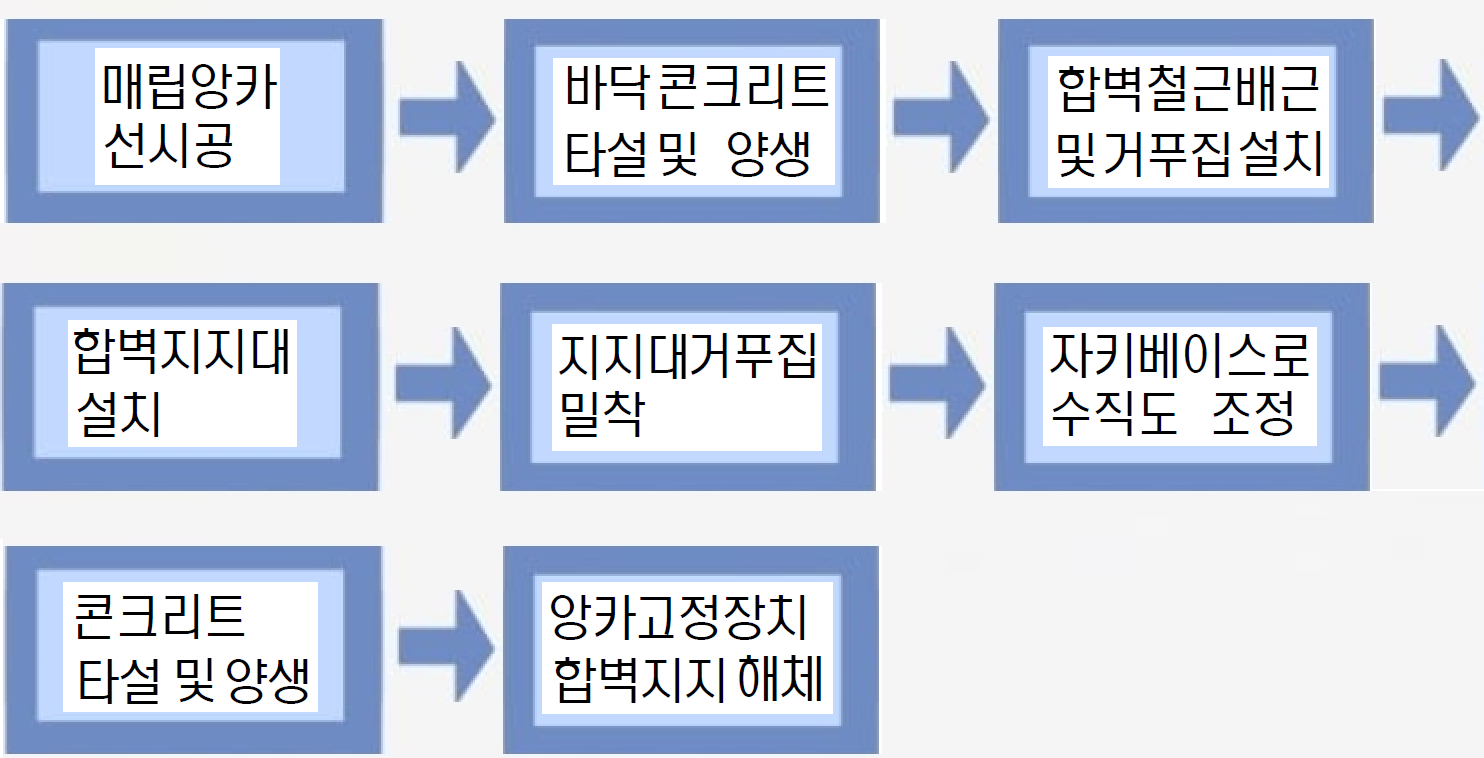

1) 시공순서



2) 거푸집 설치

구분	내용

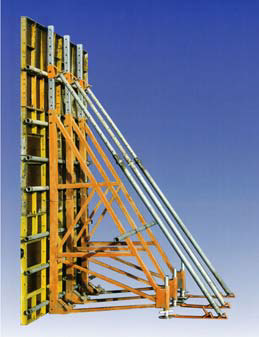

트러스 합벽지지대 사용	 삼각구조의 힘을 이용하여 합벽구간 작업시 콘크리트 압력으로 밀려나는 부분을 지지  합벽구간 높이는 기본형 2,500m/m에서 최대 4,000m/m까지 설치 가능
순서(세부)	1. 바닥 콘크리트 타설 전 철근 매립앙카를 선시공(옹벽 먹선에서 타설면상에 80~120mm 유지) 2. 바닥 콘크리트 타설 및 양생 3. 합벽 철근배근 및 거푸집 설치 4. 매립앙카 1개소 당 1ea씩 합벽지지대 설치 5. 앙카 고정장치를 조여 지지대를 거푸집에 밀착 6. 자키베이스로 수직도 조정 7. 콘크리트 타설 및 양생 8. 앙카 고정장치를 풀고, 합벽지지대 해체

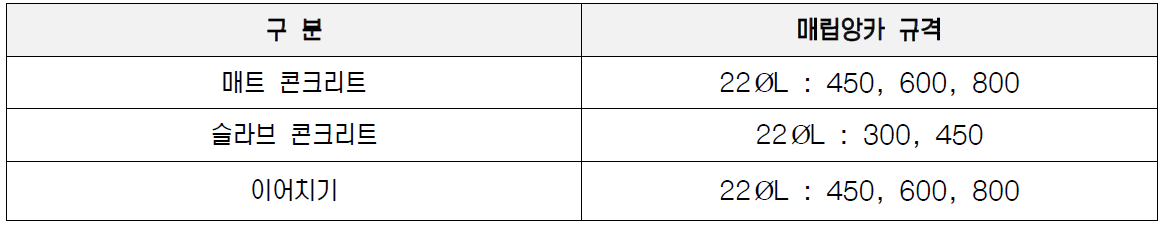

3) 앙카 매립도

슬라브면 앙카 매립도	2단용 앙카 매립도



4) 앙카 매립도

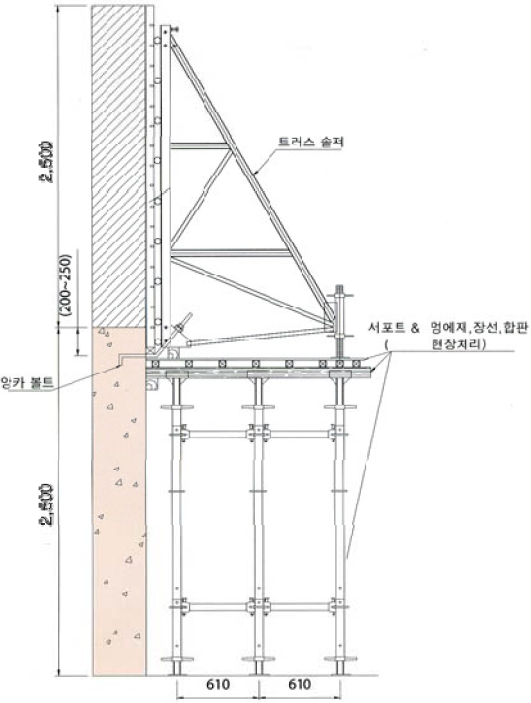

1차 타설시 조립도	2차이상 타설시 조립도

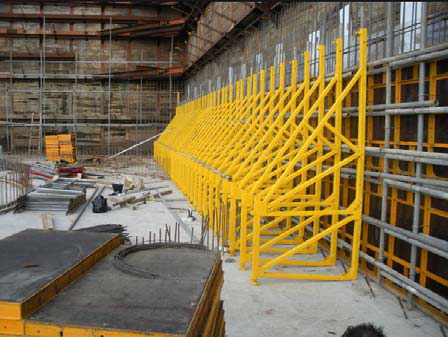

5) 설치사례 (합벽지지대, 솔져폼)



6) 합벽지지대 설치시 추락방지계획

• 안전난간의 상부난간대는 밑면으로부터 90~120cm, 중간대는 45~60cm 높이에 설치
  - 안전난간의 재질 : Ø48.6, T=2.4mm 강관
• 작업발판 설치
• 별도의 승강설비 부착(사다리 설비, 기 부착된 것 사용요망)
• 재료공구 등을 올리거나 내릴 때는 포대 및 로프를 이용

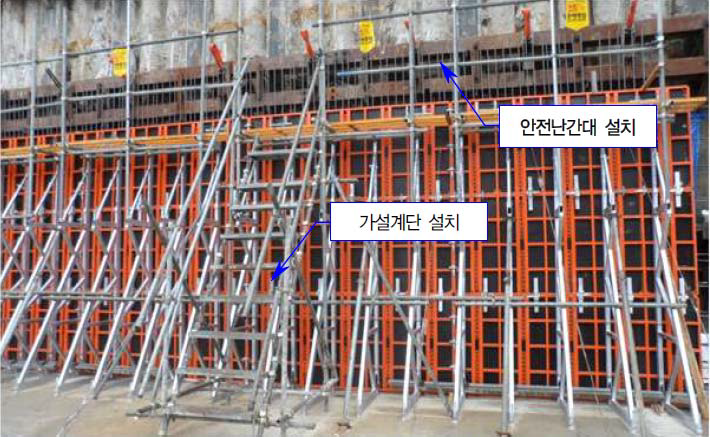

추락방지 시설물 설치도

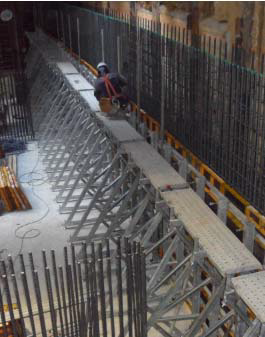

합벽지지대 작업발판 설치	안전난간 설치
