출처 : 소규모건축 콘크리트구조 KDS 42 20 00(2022년)
소규모 건축에서 보의 설계 및 시공
1) 보의 크기
- 보의 최소폭은 300 mm 이상이어야 한다.
- 슬래브 두께를 포함한 보의 최소깊이는 400 mm 이상, 경간의 1/16이상 중 큰 값으로 한다.
- 보의 폭과 깊이로 정의되는 보 단면크기는 다음 표에서 제시한 단면크기 이상이어야 한다.
지붕형태 | 보 구분 | 분담폭(m) | 단면크기: 폭(mm) × 깊이(mm) | ||||
L ≤ 4.0 | 4.0 < L ≤ 5.0 | 5.0 < L ≤ 6.0 | 6.0 < L ≤ 7.0 | 7.0 < L ≤ 8.0 | |||
2층 및 평지붕의 보 단면크기 | 작은보 | 4.0 m 이하 | 300×450 | 300×500 | 300×550 | 350×600 | 400×600 |
큰보 | 4.0 m 이하 | 300×450 | 300×500 | 300×550 | 350×600 | 400×600 | |
작은보를 지지하는 큰보 | 6.0 m 이하 | 350×550 | 350×550 | ||||
6.0 m 초과, 7.0 m 이하 | 350×600 | 400×600 | |||||
7.0 m 초과, 8.0 m 이하 | 400×600 | 400×600 | |||||
경사지붕의 보 단면크기 | 작은보 | 4.0 m 이하 | 300×400 | 300×450 | 300×500 | 300×550 | 300×550 |
큰보 | 4.0 m 이하 | 300×400 | 300×450 | 300×500 | 300×550 | 300×550 | |
작은보를 지지하는 큰보 | 6.0 m 이하 | 300×500 | 300×500 | ||||
6.0 m 초과, 8.0 m 이하 | 350×550 | 350×550 | |||||
주) L: 경간 (m) |
- 하중 분담폭은 KDS 42 10 00에서 제시한 방법으로 산정한다.
- 작은보를 지지하는 콘크리트 벽체 상부에는 벽보를 설치하여야 하며, 벽보의 최소폭은 300mm 이상으로 하고 보 깊이는 인접보의 깊이와 같게 한다.

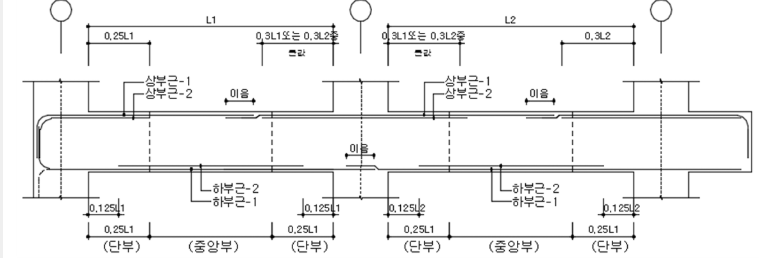

2) 2층 및 평지붕의 작은보의 설계
분담폭 (m) |

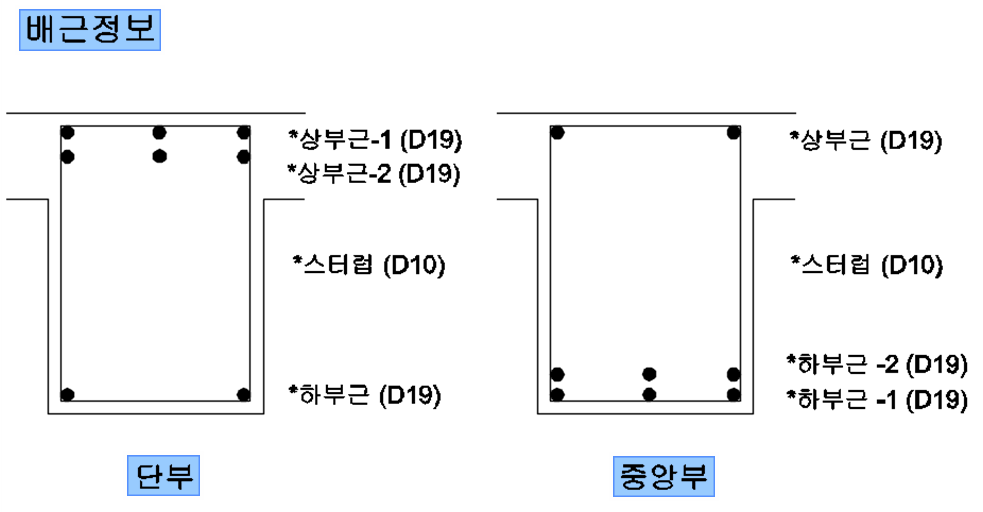

지지조건 | 배근정보 | 철근의 개수 및 스터럽 간격 | ||||||||||
L ≤ 4.0 | 4.0 < L ≤ 5.0 | 5.0 < L ≤ 6.0 | 6.0 < L ≤ 7.0 | 7.0 < L ≤ 8.0 | |||||||||
전구간 | 단부 | 중앙부 | 단부 | 중앙부 | 단부 | 중앙부 | 단부 | 중앙부 | |||||
3.0m 이하 |
양단 불연속보 | 크기(mm) | 300×450 | 300×500 | 300×550 | 350×600 | 400×600 | ||||||
상부근-1 | D19 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 4 | 4 | |||
스터럽 | D10 | @150 | @ 200 | @ 200 | @ 200 | @ 200 | @ 250 | @ 250 | @ 250 | @ 250 | |||
하부근-2 | D19 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 2 | 4 | |||
하부근-1 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | ||||
연속보 | 크기(mm) | 300×450 | 300×500 | 300×550 | 350×600 | 400×600 | |||||||
상부근-1 | D19 | 3 | 2 | 2 | 3 | 2 | 4 | 3 | 5 | 3 | |||
상부근-2 | - | 2 | - | 2 | - | 2 | - | 3 | - | ||||
스터럽 | D10 | @150 | @ 200 | @ 200 | @ 200 | @ 200 | @ 250 | @ 250 | @ 250 | @ 250 | |||
하부근-2 | D19 | - | - | - | - | 2 | - | 2 | - | 2 | |||
하부근-1 | 3 | 2 | 3 | 2 | 2 | 4 | 4 | 5 | 5 | ||||
3.0m 초과, 4.0m 이하 |
양단 불연속보 |
크기(mm) | 300×450 | 300×500 | 300×550 | 350×600 | 400×600 | ||||||
상부근-1 | D19 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | |||
스터럽 | D10 | @150 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | |||
하부근-2 | D19 | 2 | 2 | 3 | 2 | 3 | 2 | 4 | 3 | 5 | |||
하부근-1 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | ||||
연속보 | 크기(mm) | 300×450 | 300×500 | 300×550 | 350×600 | 400×600 | |||||||
상부근-1 | D19 | 3 | 3 | 2 | 3 | 2 | 4 | 3 | 5 | 3 | |||
상부근-2 | - | 2 | - | 3 | - | 4 | - | 5 | - | ||||
스터럽 | D10 | @150 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | |||
하부근-2 | D19 | - | - | 2 | - | 2 | - | 2 | - | 3 | |||
하부근-1 | 3 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 |
3) 2층 및 평지붕의 작은보를 지지하지 않는 큰보의 설계
분담폭 (m) |
배근 정보 |
철근의 개수 및 스터럽 간격 | |||||||||
L ≤ 4.0 | 4.0 < L ≤ 5.0 | 5.0 < L ≤ 6.0 | 6.0 < L ≤ 7.0 | 7.0 < L ≤ 8.0 | |||||||
전구간 | 단부 | 중앙부 | 단부 | 중앙부 | 단부 | 중앙부 | 단부 | 중앙부 | |||
3.0m 이하 |
크기(mm) | 300×450 | 300×500 | 300×550 | 350×600 | 400×600 | |||||
상부근-1 | D19 | 3 | 2 | 2 | 3 | 2 | 4 | 3 | 5 | 3 | |
상부근-2 | - | 2 | - | 2 | - | 2 | - | 3 | - | ||
스터럽 | D10 | @ 150 |
@ 200 | @ 200 | @ 200 | @ 200 | @ 250 | @ 250 | @ 250 | @ 250 |
|
하부근-2 | D19 | - | - | - | - | 2 | - | 2 | - | 2 | |
하부근-1 | 3 | 2 | 3 | 2 | 2 | 4 | 4 | 5 | 5 | ||
3.0m 초과, 4.0m 이하 |
크기(mm) | 300×450 | 300×500 | 300×550 | 350×600 | 400×600 | |||||
상부근-1 | D19 | 3 | 3 | 2 | 3 | 2 | 4 | 3 | 5 | 3 | |
상부근-2 | - | 2 | - | 3 | - | 4 | - | 5 | - | ||
스터럽 | D10 | @ 150 |
@ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 |
|
하부근-2 | D19 | - | - | 2 | - | 2 | - | 2 | - | 3 | |
하부근-1 | 3 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | ||
![]() |
|||||||||||
![]() |
|||||||||||

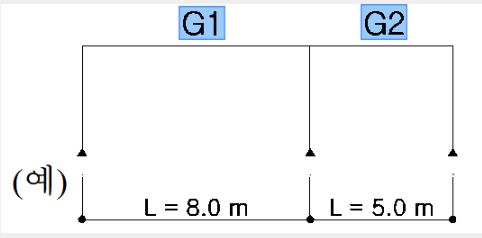

주 1) L: 경간 (m) 2) 연속보의 경간 길이가 다를 경우의 단면크기 및 배근 적용 방법 ![]() (예) ● G1, G2의 단면크기는 G1이 제시하는 단면크기와 동일하게 적용한다. ● G1은 G1이 제시하는 배근정보를 따른다. ● G2는 G2가 제시하는 배근정보를 따른다. (다만, G1과 연속되는 G2 단부의 상부근은 G1 상부근 개수를 따른다.) |
4) 2층 및 평지붕의 작은보를 지지하는 큰보의 설계
분담폭 (m) |
배근 정보 |
철근의 개수 및 스터럽 간격 | |||||
L ≤ 5.0 | 5.0 < L ≤ 6.0 | ||||||
단부 | 중앙부 | 단부 | 중앙부 | ||||
5.0m 이하 |
크기(mm) | 350×500 | 350×550 | ||||
상부근-1 | D19 | 4 | 3 | 4 | 3 | ||
상부근-2 | 2 | - | 2 | - | |||
스터럽 | D10 | @ 200 | @ 200 | @ 200 | @ 200 | ||
하부근-2 | D19 | - | 2 | - | 2 | ||
하부근-1 | 3 | 4 | 4 | 4 | |||
5.0m 초과, 6.0m 이하 |
크기(mm) | 350×550 | 350×550 | ||||
상부근-1 | D19 | 4 | 3 | 4 | 3 | ||
상부근-2 | 2 | - | 4 | - | |||
스터럽 | D10 | @ 200 | @ 200 | @ 150 | @ 150 | ||
하부근-2 | D19 | - | 2 | - | 3 | ||
하부근-1 | 3 | 4 | 4 | 4 | |||
6.0m 초과, 7.0m 이하 |
크기(mm) | 400×600 | 400×600 | ||||
상부근-1 | D19 | 5 | 3 | 5 | 4 | ||
상부근-2 | 2 | - | 3 | - | |||
스터럽 | D10 | @ 150 | @ 150 | @ 150 | @ 150 | ||
하부근-2 | D19 | - | 2 | - | 3 | ||
하부근-1 | 4 | 5 | 5 | 5 | |||
7.0m 초과, 8.0m 이하 |
크기(mm) | 400×600 | 400×600 | ||||
상부근-1 | D19 | 5 | 3 | 5 | 4 | ||
상부근-2 | 3 | - | 5 | - | |||
스터럽 | D10 | @ 150 | @ 150 | @ 100 | @ 100 | ||
하부근-2 | D19 | - | 2 | - | 5 | ||
하부근-1 | 4 | 5 | 5 | 5 | |||
![]() ![]() |
|||||||

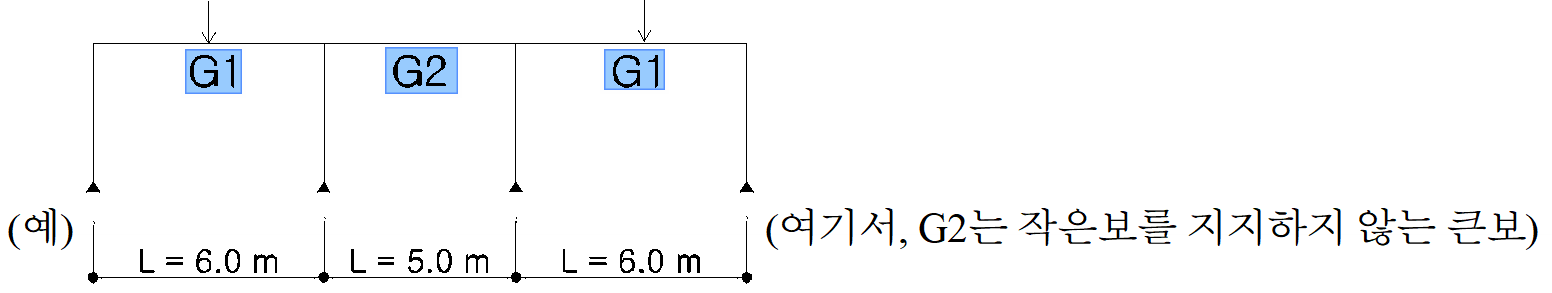

1) L: 경간 (m) 2) 작은보를 지지하지 않는 큰보와 인접할 경우 단면크기 및 배근 적용 방법 ![]() ● G1, G2의 단면크기는 G1이 제시하는 단면크기를 동일하게 적용한다. ● G1은 G1이 제시하는 배근정보를 따른다. ● G2는 G2가 제시하는 배근정보를 따른다. (다만, G1과 연속되는 G2 단부의 상부근은 G1 상부근 개수를 따른다.) |
5) 경사지붕의 작은보의 설계
분담폭 (m) |
지지 조건 |
배근 정보 |
철근의 개수 및 스터럽 간격 | ||||||||||
L ≤ 4.0 | 4.0 < L ≤ 5.0 | 5.0 < L ≤ 6.0 | 6.0 < L ≤ 7.0 | 7.0 < L ≤ 8.0 | |||||||||
전구간 | 단부 | 중앙부 | 단부 | 중앙부 | 단부 | 중앙부 | 단부 | 중앙부 | |||||
3.0m 이하 |
양단 불연속 보 |
크기(mm) | 300×400 | 300×450 | 300×500 | 300×550 | 300×550 | ||||||
상부근-1 | D19 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | |||
스터럽 | D10 | @ 150 |
@ 150 | @ 150 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | |||
하부근-2 | D19 | - | - | - | 2 | 2 | 2 | 2 | 2 | 2 | |||
하부근-1 | 3 | 3 | 3 | 2 | 2 | 3 | 3 | 3 | 3 | ||||
연속보 | 크기(mm) | 300×400 | 300×450 | 300×500 | 300×550 | 300×550 | |||||||
상부근-1 | D19 | 3 | 3 | 2 | 3 | 2 | 2 | 2 | 3 | 2 | |||
상부근-2 | - | - | - | - | - | 2 | - | 2 | - | ||||
스터럽 | D10 | @ 150 |
@ 150 | @ 150 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | |||
하부근-2 | D19 | - | - | - | - | - | - | - | - | 2 | |||
하부근-1 | 3 | 2 | 3 | 2 | 3 | 3 | 3 | 3 | 2 | ||||
3.0m 초과, 4.0m 이하 |
양단 불연속 보 |
크기(mm) | 300×400 | 300×450 | 300×500 | 300×550 | 300×550 | ||||||
상부근-1 | D19 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | |||
스터럽 | D10 | @ 150 |
@ 150 | @ 150 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | |||
하부근-2 | D19 | 2 | - | - | 2 | 2 | 2 | 2 | 2 | 3 | |||
하부근-1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||||
연속보 | 크기(mm) | 300×400 | 300×450 | 300×500 | 300×550 | 300×550 | |||||||
상부근-1 | D19 | 3 | 3 | 2 | 2 | 2 | 3 | 2 | 3 | 2 | |||
상부근-2 | - | - | - | 2 | - | 2 | - | 3 | - | ||||
스터럽 | D10 | @ 150 |
@ 150 | @ 150 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | |||
하부근-2 | D19 | - | - | - | - | - | - | 2 | - | 2 | |||
하부근-1 | 3 | 2 | 3 | 2 | 3 | 2 | 2 | 3 | 3 | ||||
![]() |
|||||||||||||
![]() |
|||||||||||||
![]() ● G1, G2의 단면크기는 G1이 제시하는 단면크기와 동일하게 적용한다. ● G1은 G1이 제시하는 배근정보를 따른다. ● G2는 G2가 제시하는 배근정보를 따른다. (다만, G1과 연속되는 G2 단부의 상부근은 G1 상부근 개수를 따른다.) |
6) 경사지붕의 작은보를 지지하지 않는 큰보의 설계
분담폭 (m) |
배근 정보 |
철근의 개수 및 스터럽 간격 | ||||||||||
L ≤ 4.0 | 4.0 < L ≤ 5.0 | 5.0 < L ≤ 6.0 | 6.0 < L ≤ 7.0 | 7.0 < L ≤ 8.0 | ||||||||
전구간 | 단부 | 중앙부 | 단부 | 중앙부 | 단부 | 중앙부 | 단부 | 중앙부 | ||||
3.0m 이하 |
크기(mm) | 300×400 | 300×450 | 300×500 | 300×550 | 300×550 | ||||||
상부근-1 | D19 | 3 | 3 | 2 | 3 | 2 | 2 | 2 | 3 | 2 | ||
상부근-2 | - | - | - | - | - | 2 | - | 2 | - | |||
스터럽 | D10 | @ 150 |
@ 150 | @ 150 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | ||
하부근-2 | D19 | - | - | - | - | - | - | - | - | 2 | ||
하부근-1 | 3 | 2 | 3 | 2 | 3 | 3 | 3 | 3 | 2 | |||
3.0m 초과, 4.0m 이하 |
크기(mm) | 300×400 | 300×450 | 300×500 | 300×550 | 300×550 | ||||||
상부근-1 | D19 | 3 | 3 | 2 | 2 | 2 | 3 | 2 | 3 | 2 | ||
상부근-2 | - | - | - | 2 | - | 2 | - | 3 | - | |||
스터럽 | D10 | @ 150 |
@ 150 | @ 150 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | @ 200 | ||
하부근-2 | D19 | - | - | - | - | - | - | 2 | - | 2 | ||
하부근-1 | 3 | 2 | 3 | 2 | 3 | 2 | 2 | 3 | 3 | |||
![]() |
||||||||||||
![]() |
||||||||||||
주 1) L: 경간 (m) 2) 연속보의 경간 길이가 다를 경우의 단면크기 및 배근 적용 방법 ![]() (예) ● G1, G2의 단면크기는 G1이 제시하는 단면크기와 동일하게 적용한다. ● G1은 G1이 제시하는 배근정보를 따른다. ● G2는 G2가 제시하는 배근정보를 따른다. (다만, G1과 연속되는 G2 단부의 상부근은 G1 상부근 개수를 따른다.) |
7) 경사지붕의 작은보를 지지하는 큰보의 설계
분담폭 (m) |
배근 정보 |
철근의 개수 및 스터럽 간격 | ||||
L ≤ 5.0 | 5.0 < L ≤ 6.0 | |||||
단부 | 중앙부 | 단부 | 중앙부 | |||
5.0m 이하 |
크기(mm) | 300×500 | 300×500 | |||
상부근-1 | D19 | 3 | 3 | 3 | 3 | |
상부근-2 | 2 | - | 2 | - | ||
스터럽 | D10 | @ 150 | @ 150 | @ 200 | @ 200 | |
하부근-2 | D19 | - | - | - | 2 | |
하부근-1 | 3 | 3 | 3 | 3 | ||
5.0m 초과, 6.0m 이하 |
크기(mm) | 300×500 | 300×500 | |||
상부근-1 | D19 | 3 | 3 | 3 | 3 | |
상부근-2 | 2 | - | 3 | - | ||
스터럽 | D10 | D10 @ 200 | @ 200 | @ 200 | @ 200 | |
하부근-2 | D19 | - | 2 | - | 3 | |
하부근-1 | 3 | 3 | 3 | 3 | ||
6.0m 초과, 7.0m 이하 |
크기(mm) | 350×550 | 350×550 | |||
상부근-1 | D19 | 4 | 3 | 4 | 3 | |
상부근-2 | 2 | - | 2 | - | ||
스터럽 | D10 | @ 200 | @ 200 | @ 200 | @ 200 | |
하부근-2 | D19 | - | 2 | - | 2 | |
하부근-1 | 3 | 4 | 3 | 4 | ||
7.0m 초과, 8.0m 이하 |
크기(mm) | 350×550 | 350×550 | |||
상부근-1 | D19 | 4 | 3 | 4 | 3 | |
상부근-2 | 2 | - | 3 | - | ||
스터럽 | D10 | @ 200 | @ 200 | @ 200 | @ 200 | |
하부근-2 | D19 | - | 2 | - | 3 | |
하부근-1 | 3 | 4 | 3 | 4 | ||
![]() |
||||||
![]() |
||||||
주 1) L: 경간 (m) 2) 작은보를 지지하지 않는 큰보와 인접할 경우 단면크기 및 배근 적용 방법 ![]() ● G1, G2의 단면크기는 G1이 제시하는 단면크기를 동일하게 적용한다. ● G1은 G1이 제시하는 배근정보를 따른다. ● G2는 G2가 제시하는 배근정보를 따른다. (다만, G1과 연속되는 G2 단부의 상부근은 G1 상부근 개수를 따른다.) |
8) 캔틸레버보의 배근
- 캔틸레버보의 배근은 전길이에 걸쳐 내부로 연속된 보의 단부배근과 동일하게 한다.
9) D16, D22 철근 사용시 철근 변경 개수
- 배근도에서 제시한 주철근 직경(D19) 이외의 철근을 사용할 경우는 다음표와 같이 변경하여 사용할 수 있다.
철근 직경 |
철근 직경별 철근개수 (개) | ||||||||
보폭: 300 mm | 보폭: 350 mm | 보폭: 400 mm | |||||||
D19 | 2 | 3 | 2 | 3 | 4 | 2 | 3 | 4 | 5 |
D16 | 3 | 5 | 3 | 5 | 6 | 3 | 5 | 6 | 7 |
D22 | 2 | 3 | 2 | 3 | 3 | 2 | 3 | 3 | 4 |
주) 외부 접합부 후크 정착길이가 만족되지 않는 경우 D22 사용할 수 없다. (4.3.5(3)) |
