철골공사 설계도서의 이해



1) 설계도서의 이해

     설계도서는 강구조의 시공을 위한 공사용 도면, 구조 계산서, 시방서 등과 기타 공사에 필요한 서류로 정의할 수 있다. 설계도서에 대한 이해의 목적은 설계도서에 표현된 시공의 수단, 방법을 검토하여, 제작된 제품이 현장의 조건에 부합되고, 안전하고 정밀하게 시공이 될 수 있는지 종합적인 판단을 하는 것이다.



2) 설계도서의 종류

     강구조 시공에 있어서 설계도서의 종류에 따른 각각의 필요 사항을 확인하고 설계도면의 일람표에 따른 내용을 확인한다. 강구조는 각각의 부재들이 접합되어 하나의 구조체로 완성 되는 것으로, 부재를 제작, 조립할 수 있는 설계도면을 사전에 검토 한다. 설계도서의 종류에 따라 내용을 종합하고, 부재별, 규격별 수량을 파악할 수 있도록 목록을 정리한다.



3) 설계도면의 종류 및 필요 사항

     강구조 설계도서는 전체적인 조립된 형상을 볼 수 있는 도면과 부분적, 부재별로 확인 할 수 있는 도면이 있다. 종합적인 제작을 위한 제작도와 관련된 부분의 관계를 알 수 있는 상세도가 작성된다.



① 전체 조립도

구조 평면도, 단면도, 입면도, 조립 기호로 구성된다.

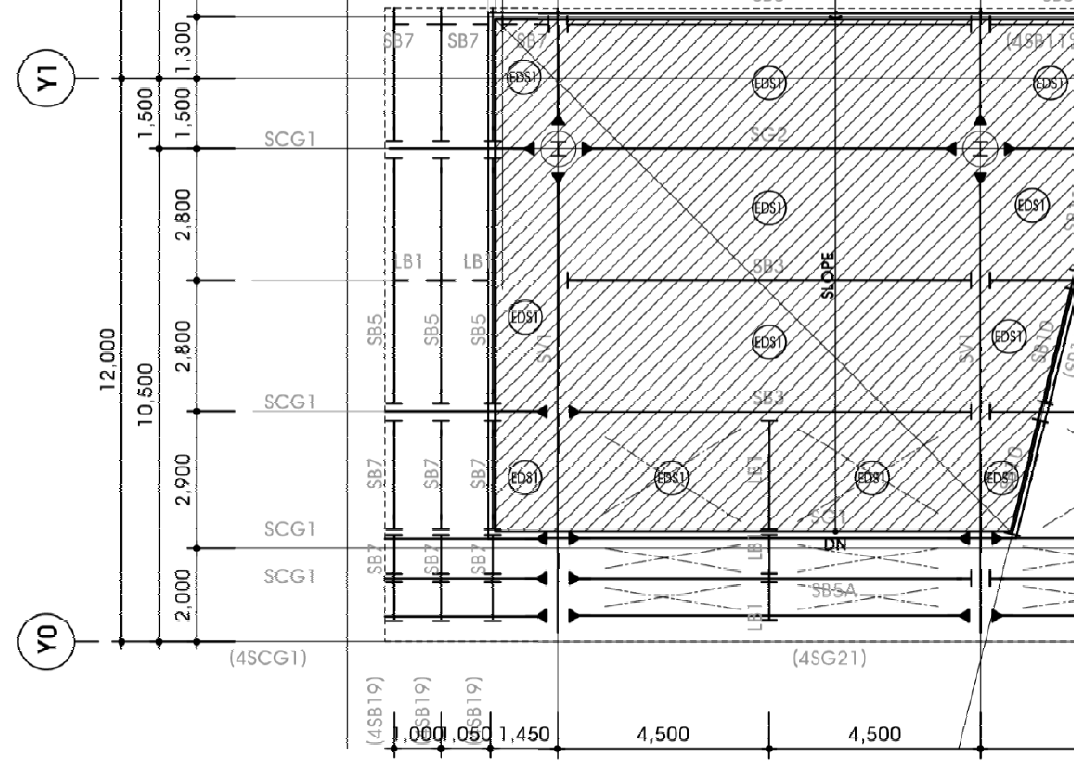

전체 구조 평면도(층별로 작성)



② 부재별 상세 제작도
형상, 치수, 수량, 재질, 부재 기호, 도장, 용접 기호 등으로 구성된다.

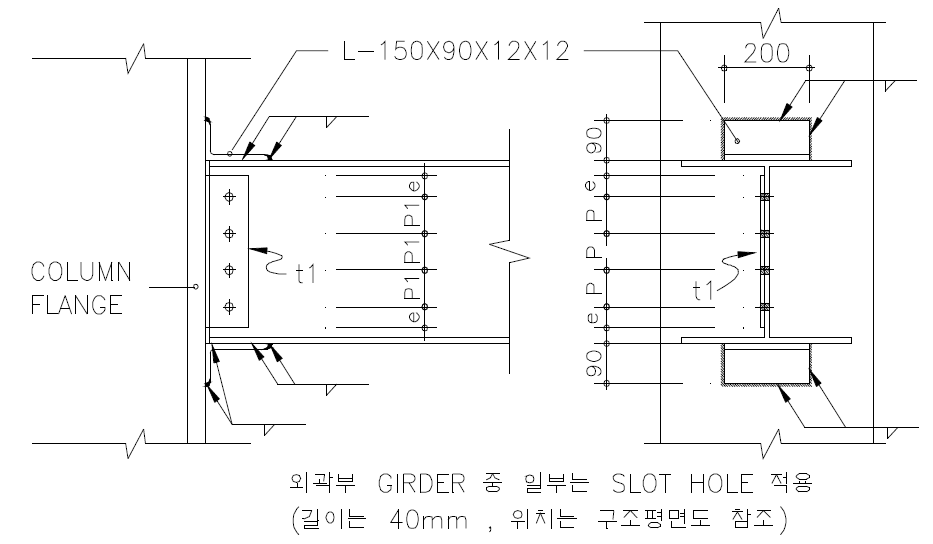

부재별 상세 제작도 사례



③ 접합 부분
용접, 볼트의 상세한 형상, 치수 등으로 구성된다.

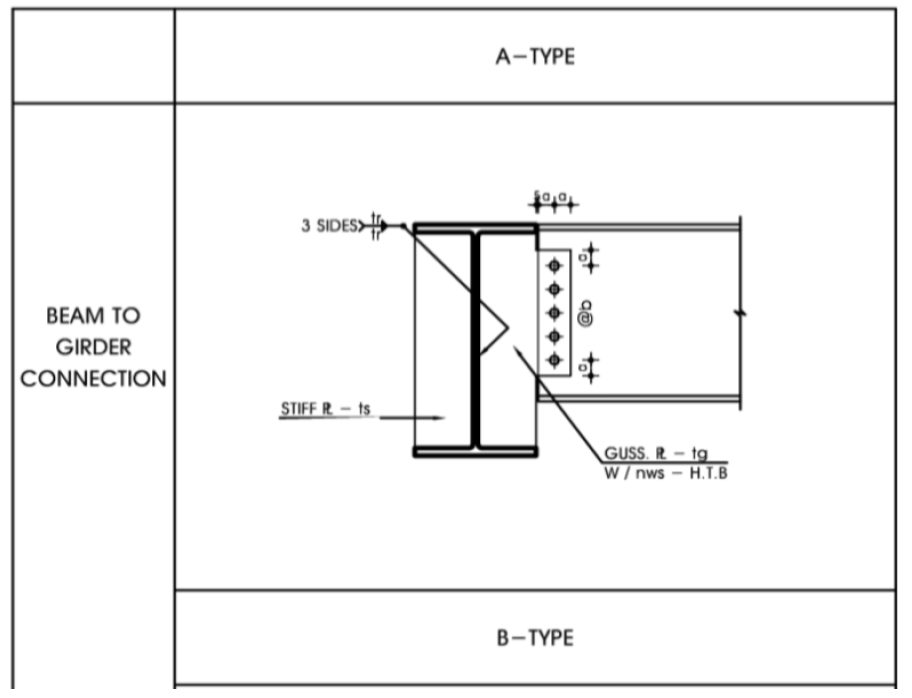

접합 부분 도면



④ 기타 부분 상세
설비 오픈 부위 상세, 기초 부위 상세, 임시 부착물의 형상 등으로 구성 된다.

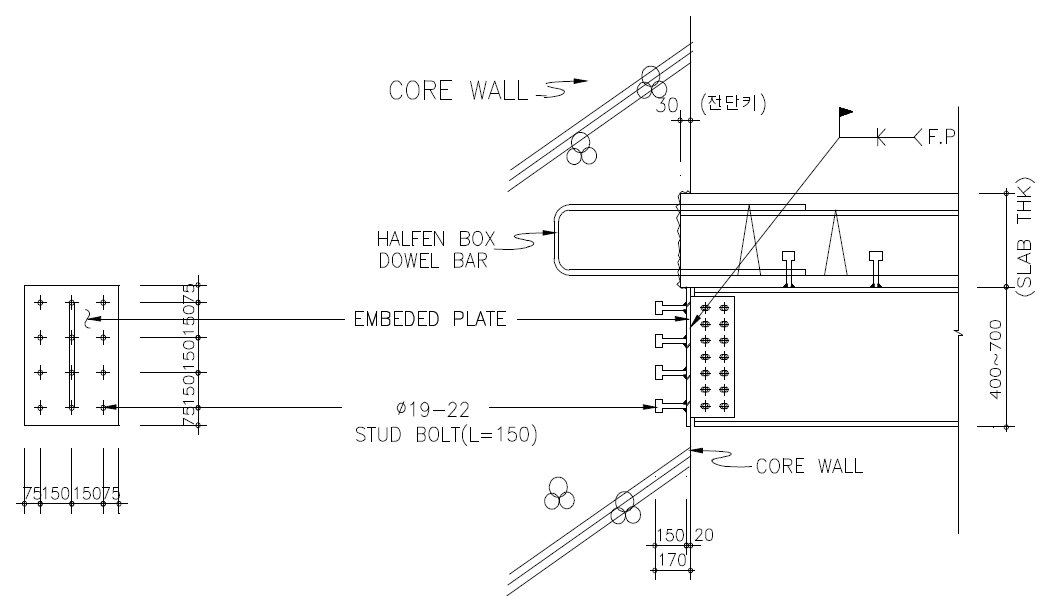

기타 부분 상세



4) 설계도서에서 중요한 검토 사항

     강구조를 바탕으로 하나의 건축물로 완성하기 위해 설계도서의 부분 및 상호간 작성된 사항에 대하여 세부적으로 검토하여, 각각의 일치 여부와 부합 여부로 설계도서의 적정성을 판단할 수 있다.

구분	내용
중점 검토 사항	● 건축 및 구조 도면의 일치 여부 ● 건축 구조 설계 기준에 부합 여부 ● 접합부 디테일과 마감 부분의 처리 여부 ● 설비, 전기 설비 도면과 부합 여부 ● 기타 부속 철물과의 부합 여부
중점 확인 사항	● 사용재료의 일치성 : 재질, 규격 ● 설계도서의 정합성 : 불일치, 오류, 누락 사항 ● 접합부의 종류 : 볼트의 종류, 용접공법의 종류, 개선형상 및 치수, 엔드 탭의 종류 및 형상, 시공성
골조의 정합성	● 강구조와 골조의 중심선 확인 ● 스팬 및 층 높이 치수 확인 ● 건축도면 치수와 강구조 치수와의 교차 확인 : 계단, 골조와 접합부 등 ● 부재 기호, 부재 치수 ● 이음 위치
기타 확인 사항	● 가설 조립 피스의 위치 ● 슬리브 관통 위치와 보강 ● 기둥, 보와의 철근 간섭 처리 ● 페인트 시공 여부 ● 사전 검토 사항의 확인
