노후주택 수선 난방공사의 종류 및 시공법

시골의 노후주택에 보일러 등 공사의 종류에 대하여 알아보았습니다.

난방공사의 시공 방법 종류

1. 공법종류

• 습식공법 : 슬라브면에 난방배관을 설치하고 시멘트 모르타르로 덮어 양생 하는 공법
• 탄소계 면상발열체 : 전기저항을 갖는 세라믹 저항체(탄소층)의 발열부위를 매개로 전기에너지를 열에너지(원적외선)로 변환시켜 난방하는 방식
• 천장형 패널 : 천장현 난방패널 내부 전열선을 통해 발생되는 열(원적외선)이 기판 전면 복사열 방사층에 전달되어 난방하는 방식
• 난방용 온수패널 : 열원장치로부터 공급되는 온수를 방열관을 통해 방열판 으로 열을 전달하여 바닥을 난방하는 방식

2. 시공도해

배관시공 도해



시공 순서

습식(표준) 공법 시공순서 : 대표적 공법

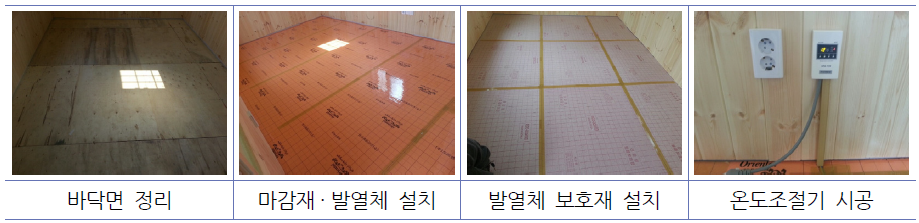

탄소계 면상 발열체 시공순서

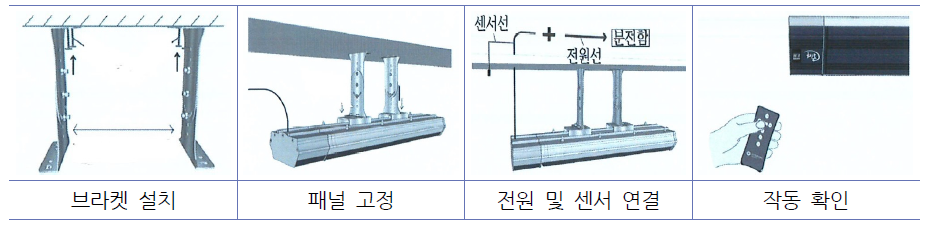

천장형 난방패널 시공순서

난방용 온수패널 시공순서

난방공사 시공 시 유의사항

1. 습식공사(표준공사)

• 배관의 간격은 배관기준에 따라 시공하고, 이를 증빙할 수 있는 사진을 첨부
• 배관은 코일받침대(크립바) 및 고정핀 (U핀)로 흔들림 및 들뜸이 없도록 고정
• 배관의 굽힘은 관경의 단면적 축소와 구부러짐이 없도록 기준에 따라 시공
• 모든 배관은 공기가 잠적하지 않도록 시공
• 온돌층 배관 후 타공사로 인한 관의 변형이 발생하지 않도록 유의
• 배관공사 완료 후 수압시험을 실시하여 누수 여부 확인(사진 촬영 필수)



2. 전열방식 등 기타 공법

• 탄소계 면상 발열체 및 온수패널 설치 전 바닥면 상태 및 수평레벨을 반드시 확인하고 필요시 바탕고름용 모르타르 사전 시공
• 전열공사 시 스위치박스 및 누전차단기 설치여부를 필히 확인하고 전기배선 시공 시 주변시설물 간섭 없이 미려하게 마감
• 시공두께 등 기계 표준시방에 등재되지 않는 세부설치 사항은 제조사 설치 규격 준용



3. 온수분배기 공사

• 보일러 교체 시 기존 온수분배기 최대한 활용
• 단독주택의 경우 보일러 인접에 설치, 공동주택은 주방가구 하부 등 기존위치에 설치
• 내식성재질 및 이종 금속 간의 접촉으로 인한 부식이 발생하지 않도록 주의
• 공급구와 환수구는 각 실 난방배관의 관경과 동일한 규격으로 제작되어야 하며, 난방배관재와 용이하게 접속할 수 있는 부속이 부착
• 온수분배기에는 각방의 밸브를 표시할 수 있는 명판을 부착



4. 방열기 설치공사

• 설치공간 및 여건에 따라 경제성 및 시공성 감안하여 온수방열기 또는 전기방열기 설치 가능

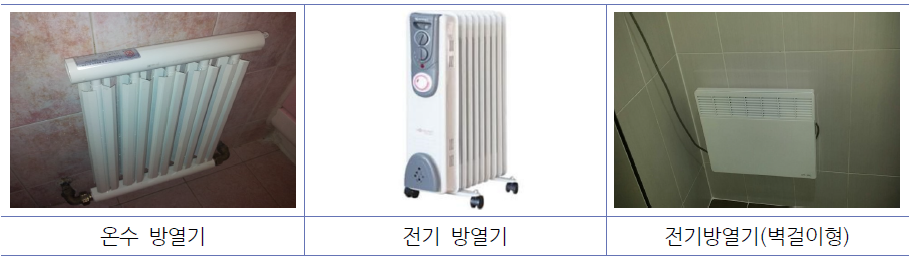

방열기 종류

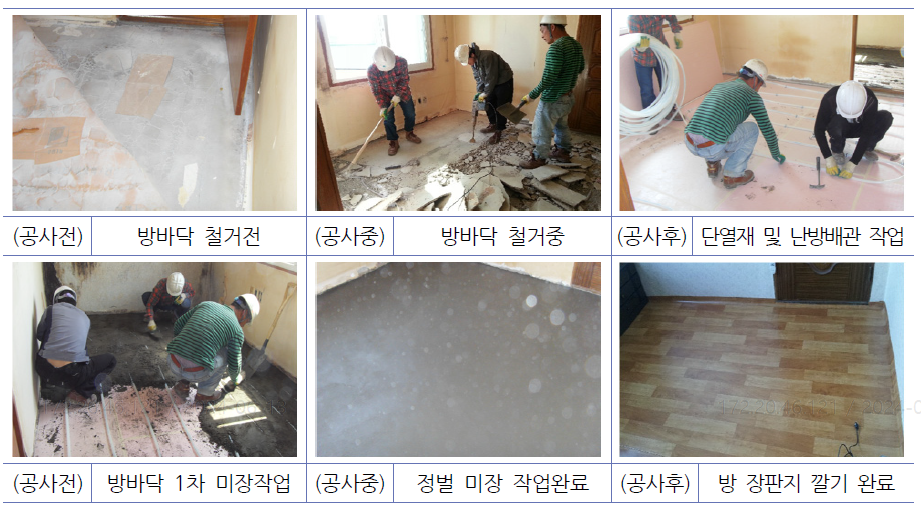

실별 설치공사 사진

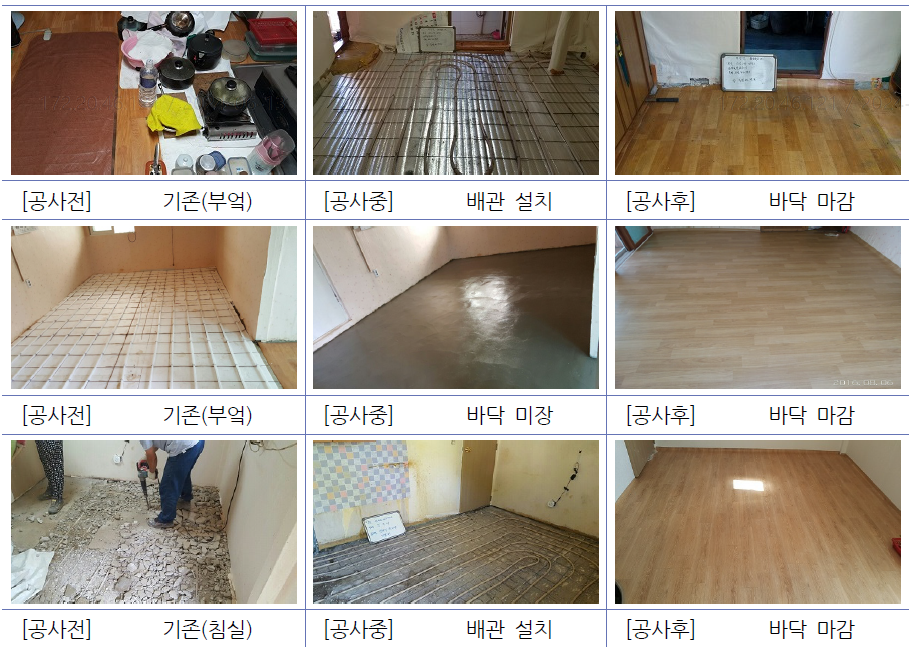

실별 시공사진



최근 시골 농가주택등을 개선하는 공사가 많이 이루어지고 있습니다. 공사 시 시공순서, 유의사항, 사진 등을 잘 활용하시기 바랍니다.
