철골 구조물 마감 필요 여부 검토하기 ㅣ 철골공사 실무

출처: NCS학습모듈, " 강구조시공 내화피복",교육부(20??)



철골 구조물 마감 필요 여부 검토하기



1) 철골 구조물의 용도 이해

구분	내용
철골 구조물의 용도	● 철골은 강구조 건축물, 철골·철근 콘크리트 구조 건축물, 강공작물 등 경제성을 고려한 구조 주체로서 대규모의 초고층 건축물로부터 소규모의 저층 사무소나 창고까지 광범위하게 여러 용도에 걸쳐 사용되고 있다. ● 구조물의 용도에 적합한 자재 및 공법을 선정하기 위해서는 구조체가 철골 구조로 설계되었을 때 여러 가지 용도와 기능을 고려하여 벽체와 천정에 철골 구조 부재 외에 별도의 마감이 필요한 지 검토가 필요하다.
용도에 따른 구조의 특징	● 철근 콘크리트조, 철골 철근 콘크리트조 구조: 주택, 병원 등으로 사람이 조용하게 거주할 수 있는 건축물에 주로 사용되고 있다. ● 순철골 구조: 기타 공공 시설 건축에 사용되고 있다.
철골재의 종류별 주요 용도	● 경량 철골(박판으로 판 두께 4.0㎜ 미만의 경량 구형강·각형 강관, 바닥 연면적 당 철골사용량: 20~70㎏/㎡): 주택, 소규모 공장 및 창고에 사용된다. ● 보통 철골(판두께 4.0㎜ 이상인 철골재, 바닥 연면적 당 철골 사용량: 60~100㎏/㎡): 보통 빌딩, 공장, 점포에 사용된다. ● 중량 철골(바닥 연면적 당 철골 사용량: 120~240㎏/㎡, 발전소 등의 공작물 대공간 건축물일 때는 190~600㎏/㎡): 초고층 건축, 강당, 대형스팬(long span)구조에 사용된다.



2) 철골 구조물 부재 마감의 필요성 검토

• 철골구조물 부재에 별도의 마감이 필요한 체크리스트를 활용하여 검토한다.
• 구조물의 벽부에는 철골 기둥, 천정에는 철골 보를 기준으로 한다.
• 구조물 공간의 기능 중 핵심적인 요소를 도출하여 검토한다.
• 동일 건축물 내에서도 공간의 기능에 따라 마감 필요성이 세분화 될 수 있으나 가장 중요한 기능 위주로 검토한다.
• 아래 용도 건축물의 철골 기둥을 포함한 벽과 철골 보를 포함한 천정 검토 시 철골 기둥이나 보에 별도의 마감이 필요한 경우 아래와 같이 표기한다.

           ▷ 별도의 마감 필요 시 O로 표기한다.
           ▷ 별도의 마감을 하거나, 하지 않아도 되는 경우 △로 표기한다.
           ▷ 별도의 마감이 불필요한 경우 X로 표기한다.

철골 기둥 및 보의 마감 필요성 검토 체크리스트(전체 요약 사례)



3) 해당 프로젝트 구조물의 용도와 기능적 특성 파악

       아래 순서에 따라 개요 및 계획 조건, 구조물의 용도와 기능적 특성을 파악한다.

구분	내용
설계 개요서	● 프로젝트명, 발주자, 설계자, 감리자, 공사 개요, 기타 공사의 종류, 구조, 층수, 굴착 깊이, 최고 높이(건축법에 의한 건축물의 높이), 연면적, 위치 등 기본적인 개요를 확인한다.
구조물 계획 조건의 분석	● 구조물의 여러 가지 조건들을 명확히 확인 할 필요가 있는데 이를 요약하면 아래와 같다.
	▷ 건물의 용도        구조물 또는 건물의 용도와 목적을 파악한다. (사무소, 은행, 호텔, 백화점, 쇼핑센터, 체육관, 극장, 연회장, 회의장, 학교, 교회, 문화공간, 병원, 터미널, 공항, 주차장, 공장, 창고, 기타 산업 시설 등 용도가 무엇인지 파악한다.) ▷ 사용자의 요구        건축주나 사용자의 요구 또는 소요 공간의 기능 발휘를 위해 필요한 기본적인 마감은 무엇인지 파악한다. ▷ 규모 및 예산        필요 시 요구되는 규모와 예산을 개략적으로 파악한다. ▷ 대지의 조건        대지의 조건은 공사 수행에 기본적인 정보를 제공한다. 교통 관계, 공공 시설의 유무, 공사용 자재 운반의 용이성, 기후 등의 자연적 조건, 전기, 상하수도, 법규 상황, 공해 상태 등을 파악한다.
	● 설계 개요서 (예시)
	● 평면도 (예시)



4) 철골 부재 내화 피복이 가능한 공법 검토

• 아래 표의 철골 부재에 외부 마감의 필요성 검토 결과에 따라 적용할 수 있는 공법을 비교하여 확인한다.
• 확인 결과, 기둥은 습식 공법 및 도장 공법이 가능하며 보는 습식 공법 중 뿜칠 공법 및 도장 공법이 가능한 것으로 확인할 수 있다.

철골 부재에 마감의 필요성 검토 양식(예시)



철골 부재 내화 피복 가능 공법 검토



5) 구조물의 용도에 적합한 공법 선정

• 위 표에서 확인된 공법은 해당 구조물의 용도로 활용하는 공간의 기능적인 검토를 고려한 결과이다.
• 구조물의 용도에 적합한 공법을 선정하기 위하여 경제성, 시공성, 내구성 등을 비교 검토하여 적합한 공법을 선정한다.
• 각 내화 피복 공법의 경제성과 시공성 등에 대한 종합적인 고려를 통해 뿜칠 공법, 프리패브 공법, 붙임 공법이 전반적으로 우수한 것임을 알 수 있다. 그러나 구조물의 특수한 용도가 있을 경우, 공법 선정에 적합한 비교표를 만들어 세밀한 선정 과정을 거쳐 공법을 선정하여야 한다.

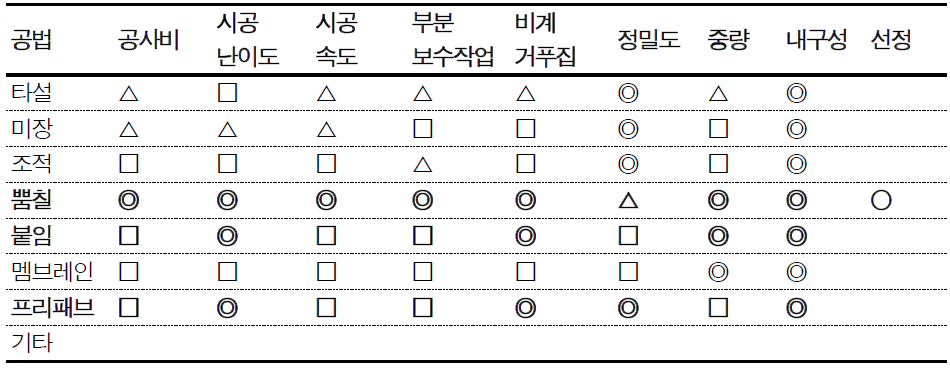

경제성, 시공성, 내구성 등을 고려한 공법 비교표 주: ◎우수 □보통 △불량



6) 구조물 용도에 적합한 공법에 따른 사용 자재 선정

       경제성, 시공성, 내구성 등을 비교하여 구조물의 용도에 적합한 공법을 선정한 후 사용 가능한 자재의 조달 조건, 시황, 현장의 작업 조건, 운반 및 양중을 고려하여 적합한 자재를 선정한다. 자재가 결정된 경우, 시공 여건이 맞지 않을 때는 설계 변경을 통하여 자재를 변경할 수 있다.
