이 글은 이 책을 참조하였음을 알려드립니다.
지진을 대비한 구조 설계 (내진, 면진, 제진)
- 내진설계 구조 : 지진에 의한 지면의 흔들림에 견딜 수 있게 설계한 구조
- 면진설계 구조 : 지진에 의해 입력되는 지진의 크기를 줄이는 방식의 구조
- 제진설계 구조 : 지진의 진동을 효과적으로 제어하는 방식의 구조
내진설계
- 각부재의 연성능력 발휘, 취성파괴 억제
- 취약부 특별 지진하중 적용
- 강기둥-약보 설계
- 기둥과 큰 보의 단부는 연성능력 유지
면진설계
- 적층 고무나 베어링으로 구성된 면진장치 설치
제진설계
- TMD (Turned Mass Damper) : 스프링이나 댐퍼를 통해 추를 매다는 방법
- TLD (Turned Liguid Damper) : 액체를 채운 탱크를 설치하는 방법
- AMD(Active Mass Damper) : 부가질량의 움직임을 컴퓨터로 제어하는 방법
내진 설계의 분류
내진설계의 법적인 기준
건축법시행령 제32조(구조 안전의 확인) ...다음 각 호의 어느 하나에 해당하는 건축물의 건축주는 해당 건축물의 설계자로부터 구조 안전의 확인 서류를 받아 법 제21조에 따른 착공신고를 하는 때에 그 확인 서류를 허가권자에게 제출하여야 한다. 다만, 표준설계도서에 따라 건축하는 건축물은 제외한다
1. 층수가 2층[주요구조부인 기둥과 보를 설치하는 건축물로서 그 기둥과 보가 목재인 목구조 건축물(이하 “목구조 건축물”이라 한다)의 경우에는 3층] 이상인 건축물
2. 연면적이 200제곱미터(목구조 건축물의 경우에는 500제곱미터) 이상인 건축물. 다만, 창고, 축사, 작물 재배사는 제외한다.
3. 높이가 13미터 이상인 건축물
4. 처마높이가 9미터 이상인 건축물
5. 기둥과 기둥 사이의 거리가 10미터 이상인 건축물
6. 건축물의 용도 및 규모를 고려한 중요도가 높은 건축물로서 국토교통부령으로 정하는 건축물
7. 국가적 문화유산으로 보존할 가치가 있는 건축물로서 국토교통부령으로 정하는 것
8. 제2조제18호가목 및 다목의 건축물
9. 별표 1 제1호의 단독주택 및 같은 표 제2호의 공동주택
우리 아파트의 내진설계 적용 확인법
그러면 내가 사는 아파트는 과연 지진에 안전할까? 내진설계가 되어있을까? 이에 대한 아주 간단한 대답은 확인할 필요도 없이 되어있을 가능성이 아주 높다. (최근에 지어진 아파트라면 무조건 100%)

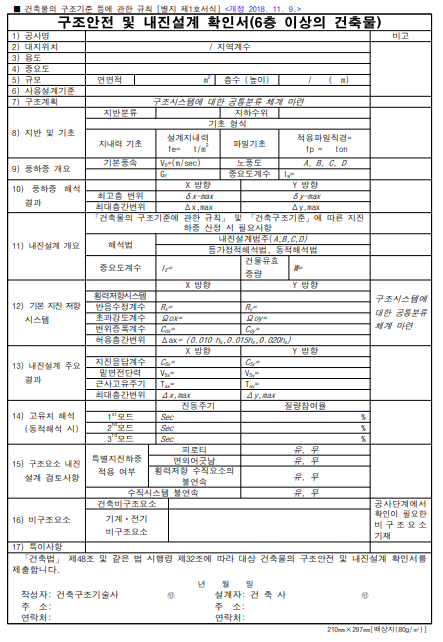

한번은 이와 관련한 민원이 있었다. 0000아파트의 내진설계확인서를 공개해 달라는 것이었다. 그 민원을 대했을 때는 처음에 나는 무척 당황했다. 그게 뭔지 몰랐었기 때문이었다. 그것은 「건축법」 제48조 및 같은 법 시행령 제32조의 하위 규칙에 따른 의한 '구조안전 및 내진설계 확인서'로서 아래의 모양인 문서였다.
건축물의 구조기준 등에 관한 규칙 ( 약칭: 건축물구조기준규칙 ) [시행 2021. 12. 9.] [국토교통부령 제919호, 2021. 12. 9., 일부개정]
제58조(구조안전확인서 제출) 영 제32조제2항 각 호의 어느 하나에 해당하는 건축물로서 같은 조 제1항에 따라 구조안전의 확인(지진에 대한 구조안전을 포함한다)을 한 건축물에 대해서는 법 제21조에 따른 착공신고를 하는 경우에 다음 각 호의 구분에 따른 구조안전 및 내진설계 확인서를 작성하여 제출하여야 한다. <개정 2014. 11. 28., 2017. 2. 3.>
1. 6층 이상 건축물: 별지 제1호서식에 따른 구조안전 및 내진설계 확인서
2. 소규모건축물: 별지 제2호서식에 따른 구조안전 및 내진설계 확인서 또는 별지 제3호서식에 따른 구조안전 및 내진설계 확인서
3. 제1호 및 제2호 외의 건축물: 별지 제2호서식에 따른 구조안전 및 내진설계 확인서 [본조신설 2009. 12. 31.]
그런데, 사실 이것을 확인해 보아도 일반인은 그 내용을 알수는 없다. 너무 전문적인 내용이어서 나도 잘 모른다. 그냥 이 서류가 있다면 내진설계가 정상적으로 된 아파트인 것이다.
기타 내용
평소에 이런 생각을 하긴 했는데 그림으로 보니 한 번에 확 들어오네! 이 책을 써주신 분들께 감사드립니다.
