흙막이 가시설 계측관리

계측의 필요성

• 계획 시 조사 결과의 오류에 의한 설계상 결점을 시공 중 발견하기 위한 수단
• 굴착공사가 지반 및 주변 구조물에 미치는 영향에 대한 정보 수집
• 계측자료를 분석하여 설계의 과대, 과소 여부를 판정함으로써 경제적인 설계가 가능
• 계측자료를 역해석하여 가정된 지반조건을 적절하게 조정
• 축적된 자료를 통하여 향후 합리적인 설계의 도출

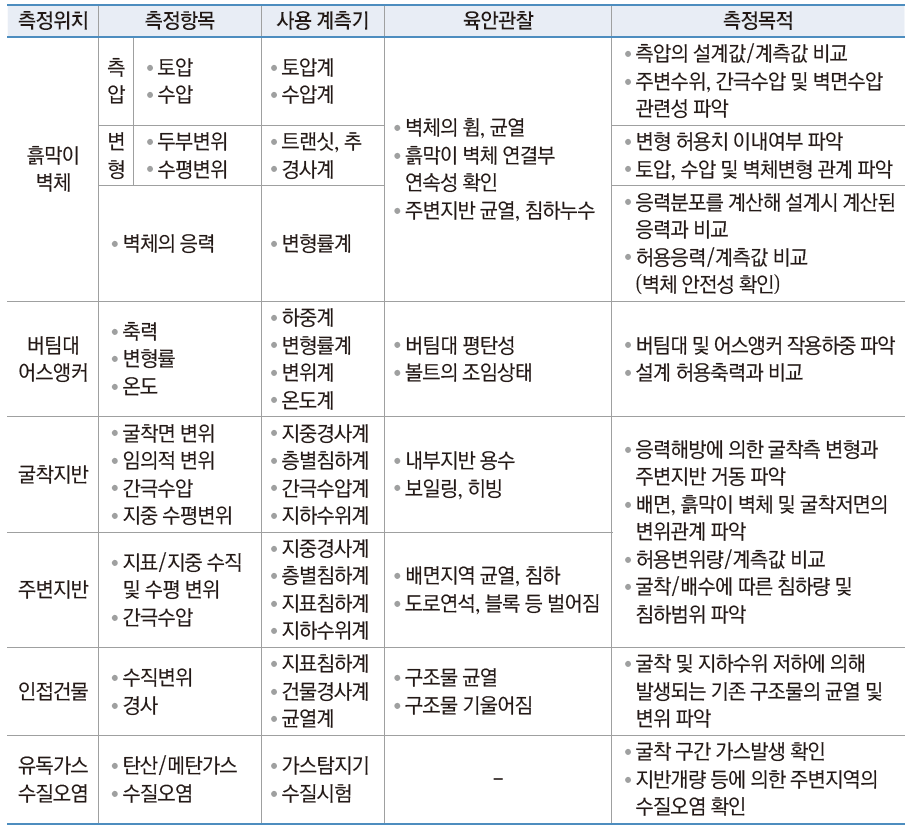

측정 위치별 계측 기기의 종류와 측정 목적

계측 위치

측정 위치별 계측 기기

계측기 별 측정 빈도 예시

측정빈도

※ 측정 빈도는 경우에 따라 조정·수행하며, 특히 집중호우 등 급속한 변위가 진행될 때에는 빈도를 높여 수시로 측정



흙막이 작업 흐름도

절차도



본 페이지의 모든 이미지 및 내용은 : 고용노동부 발행 2024 장마철 건설현장 안전보건 길잡이 임을 알려드리오며,

참조서적

2024 장마철 건설현장 안전보건 길잡이 : https://www.moel.go.kr/policy/policydata/view.do?bbs_seq=20240600010 용량이 커서 링크합니다.
