벽체 및 옹벽의 철근배근에 대한 기본적인 설명입니다.

I. 벽체 철근배근

1) 벽체 철근배근의 순서

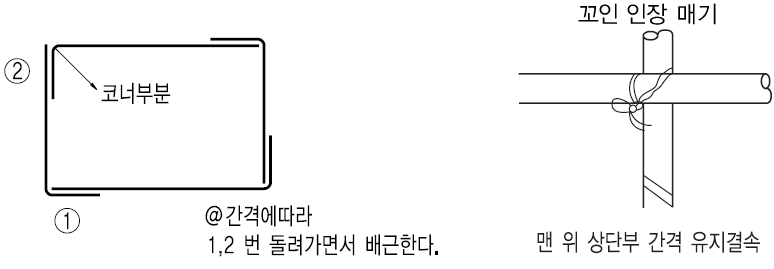

2) 배근 결속 및 조립 원칙



• 콘크리트 바닥면에서 100mm 띄운 후부터 수평근 배근을 시작한다.
• 나비박음근(철근 간격재)은 3단 마다 한개씩 채운다.

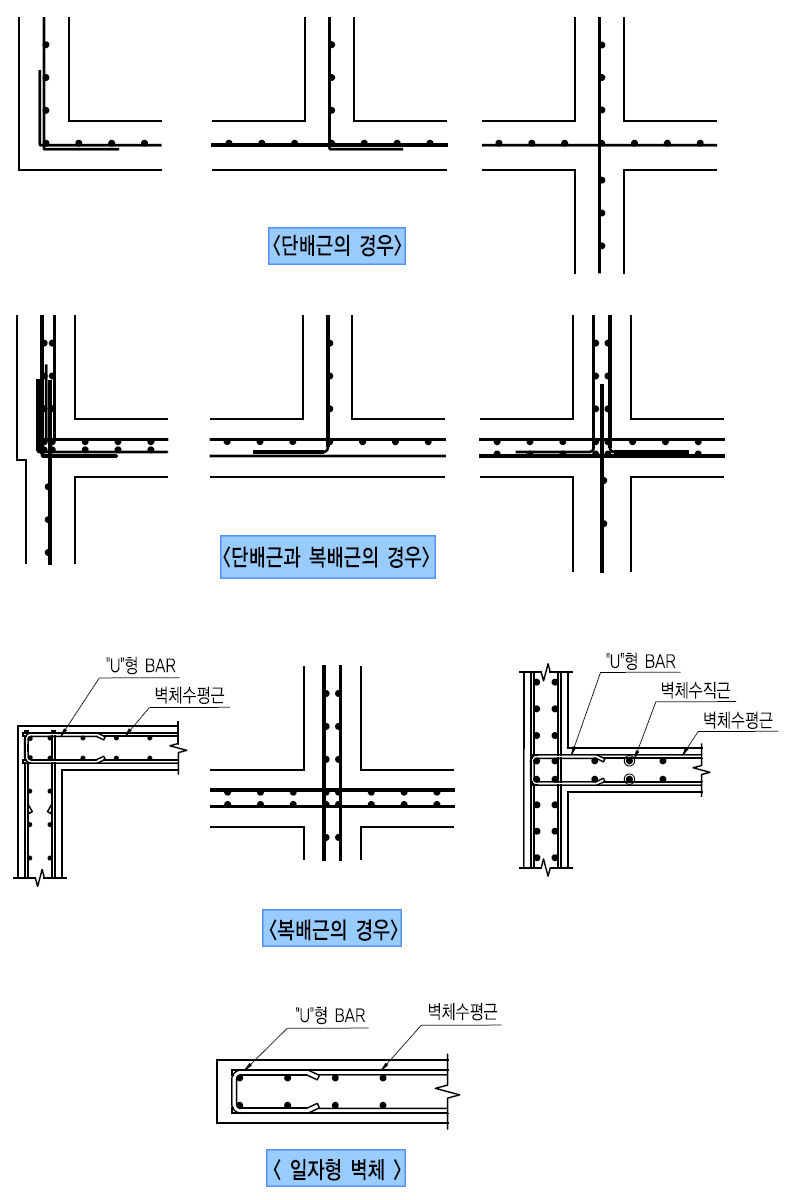

3) 교차부 주근 및 수평철근 배근

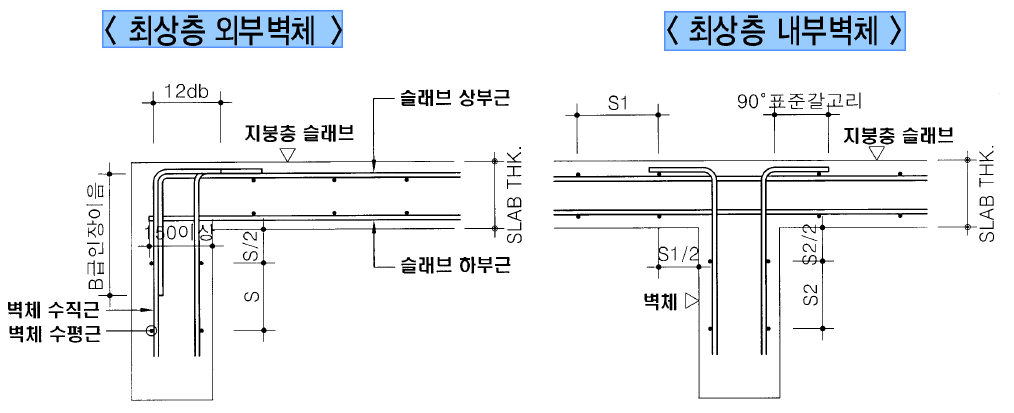

4) 최상층 벽체 상세

• 최상층 벽체 수직철근의 단부는 90도 표준갈고리를 갖도록 가공하고 슬래브에 정확히 정착하여 일체성을 확보한다.
• 외측과 접하는 슬래브의 상부 철근은 인장 정착 하거나 벽체 외측 수직철근과 인장 겹침이음을 한다.





II. 옹벽의 벽체 철근배근

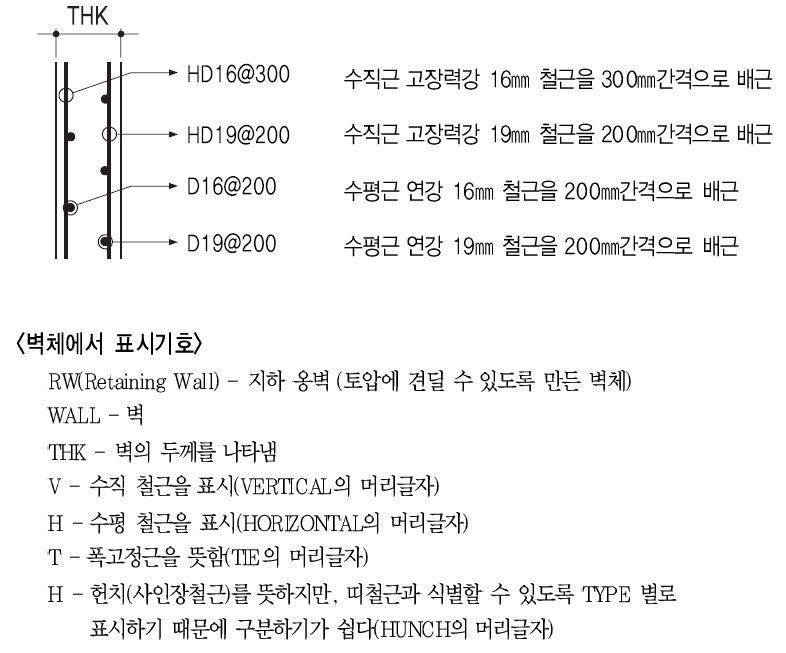

1) 도면 표기



2) 옹벽의 이음 등

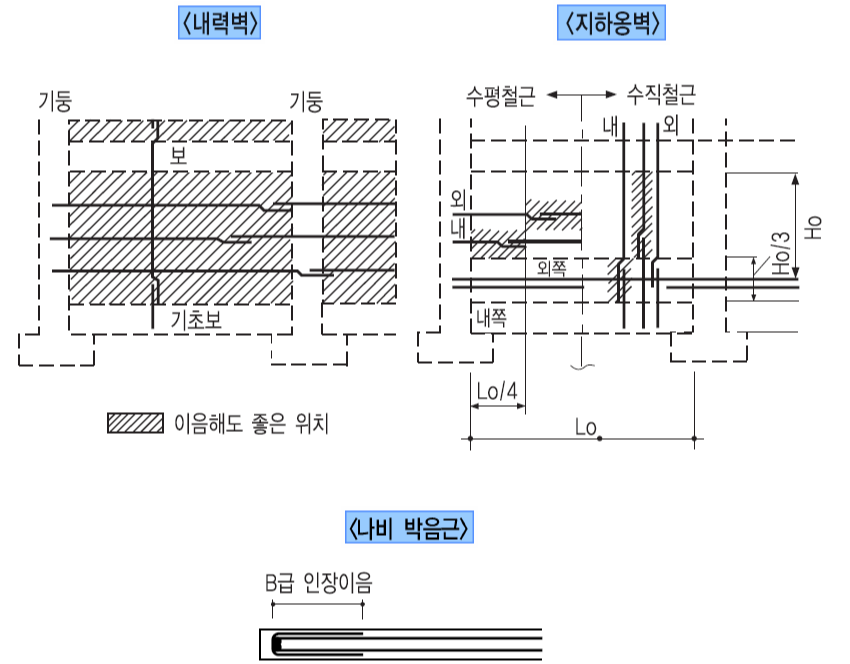

• 원칙적으로 보, 기둥 내에는 옹벽철근의 이음을 피하고, 수평철근의 경우 한스팬 마다 기둥에 정착하는 것이 좋다.





• 지중보에 삽입근을 늑근 외측에 직선철근으로 배근하고 있을 때,



이러한 상태의 늑근 수직철근은 정착부의 피복두께 확보가 어려우므로 왼쪽과 같이 늑근(Stirrup)내에 정착하도록 한다.
