철근배근 공사중 슬래브 철근 배근의 주요 원칙 및 슬래브 배근 순서

I. 슬래브 철근 배근 원칙

• 시공 전 현장사항 확인 후, 도면에 의거 보사이 길이를 판단하고 스팬이 짧은 쪽부터 주근을 깔고 다음으로 긴 쪽을 조립한다.
• 슬래브 배근시 외곽 보에 상부근을 구부린 다음 보에 들어가도록 조립한다. 이때, 슬래브 상부근을 그대로 얹거나 하부근을 철근 굵기의 10D이하로 보에 넣으면 안 되고 구부려 넣어 인장과 압축력을 확보한다. 또한 슬래브 보철근 측면에서 80mm 띄운 후부터 배근을 시작한다.
• 슬래브 철근 배근시 도면 규정에 의하여야 하고 절대로 복배근에 절곡을 하면 안된다.
• 결속은 한 개건너 한 개씩 묶고 간격재(Spacer)와 고임재(Bar Support)를 설치하여 상하로 사람이 다니어도 울렁거리지 않도록 견고하게 한 후 타설 한다.
• 하부근은  간격재(Spacer)로 피복 유지
• 슬래브 배근의 이음은 절대로 같은 위치에 두지 말고 하부근은 하부근대로 몰고, 상부근은 상부근 대로 몰면 상, 하 힘 받는 부분이 다름에 유의하여 하부근은 하부근대로 한 개 건너서 한 개씩 어긋나게 몰고 상부근도 같은 방법으로 배근한다.

II. 바닥 슬래브 철근 배근 원칙

• 무엇보다 우선하여 기초 다짐을 철저히 한다.
• 바닥 슬래브 배근은 보의 측면에서 50mm 띄운 후부터 간격을 두어 배근한다.
• 돌이나 벽돌등 규정에 어긋나는 재료로 간격유지 금지. 반드시 규격 간격재, 고임재 사용
• 바닥 공사에서 집수정과 맨홀이 설치 시, 바닥배근 끝난 후 시공이 빈번한데 시공 순서에 유의하고 산소 절단등 기존 배근을 절단하고 단근 배근을 하는 경우, 모서리 부분에 균열이 발생되고 콘크리트 강도가 저하되므로 설계 간격보다 조밀하게 보강 조립 한다.





III. 슬래브 철근 배근 순서

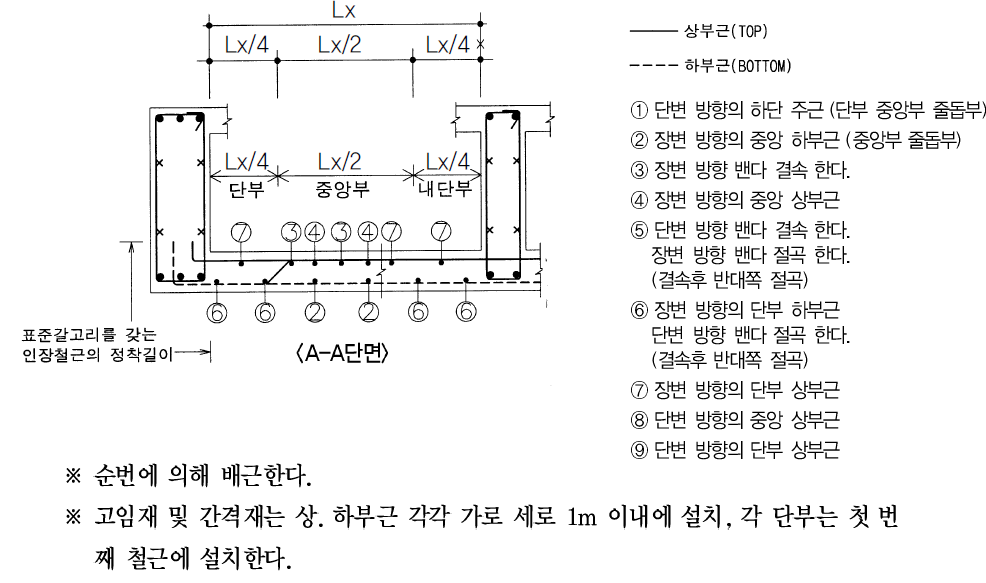

1) 기준층 슬래브 배근 순서

2) 기초 슬래브 배근 순서
