사진으로 보는 철골공사 현장시공 순서

이 내용은 고용노동부·안전보건공단, 『안전보건 실무길잡이 건설업 철골조립공사』, (2020). 에서 발췌하였음을 알려드립니다.

철골공사 현장시공 순서



1) 기초공사

기초공사란 건물의 최하부에서 건물의 하중을 받아 이것을 지반에 안하게 전달시키는 구조부분에 대한 공사를
말한다.

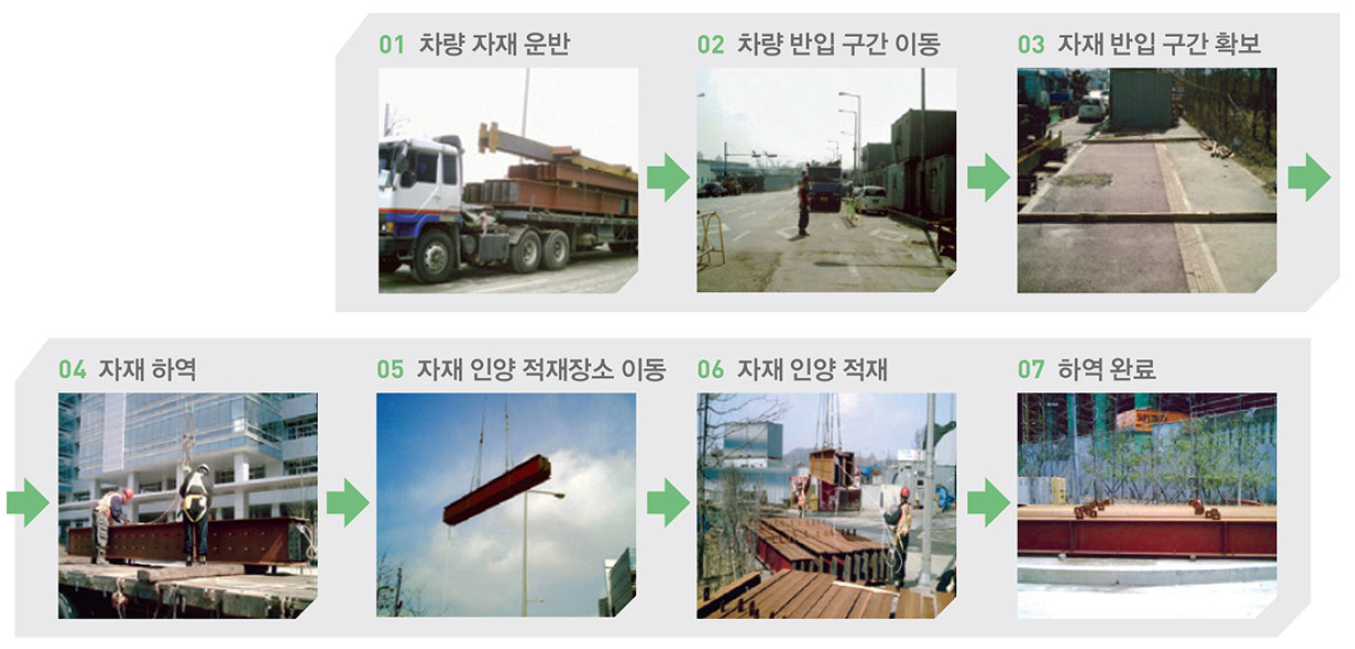

2) 철골부재 반입 및 운반

운반트럭 등을 이용하여 철골부재를 현장에 반입하고, 설치에 적합하게 절단 및 가공한 후 크레인 등 양중기를 이용하여 설치장소로 운반하는 작업을 말한다.



3) 철골부재 인양 및 조립 작업

시공계획서 및 설계도서에 따라 시공하는 작업을 말한다.

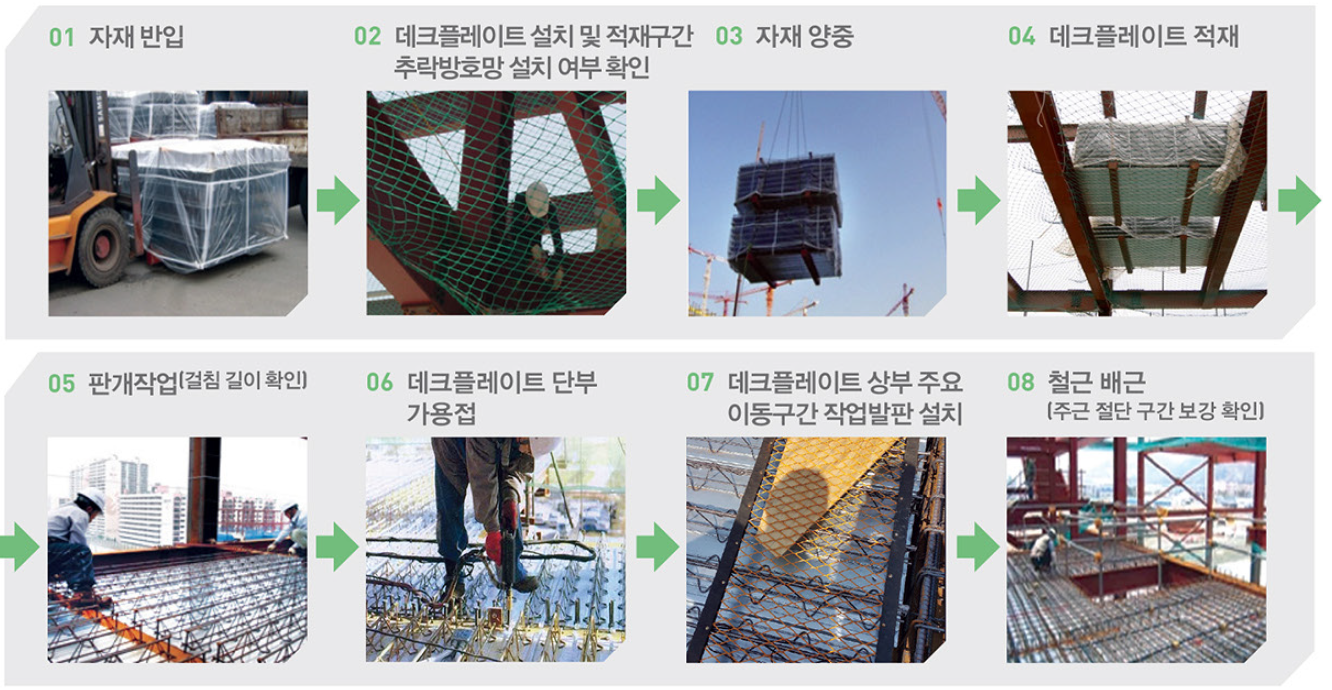

4) 데크플레이트 설치

철골 조립 후 슬래브 콘크리트 타설을 위해 철골보에 데크플레이트를 설치하는 작업을 말한다.



5) 콘크리트 타설

콘크리트의 타설은 데크플레이트 설치 후 철근배근과 거푸집 설치작업을 완료하고, 콘크리트를 부어 넣어 구조물을 만드는작업이다.



6) 내화피복작업

내화피복 작업은 내화 성능을 갖는 재료로 화재에 약한 철골을 피복하는 작업이며 내화뿜칠 공법이 많이 적용된다.

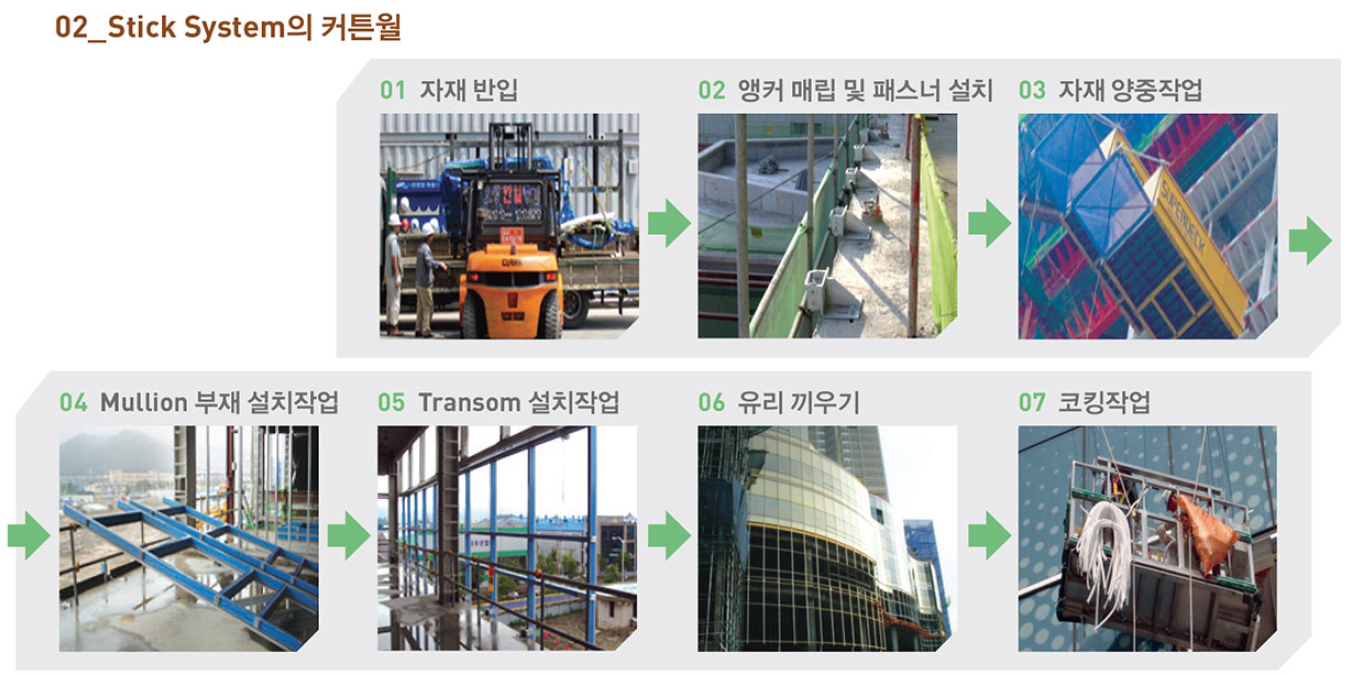

7) 외부 마감작업

철골구조으물의 외벽을 마감하는 공사로 공장,창고는 컬러강판, 판넬등으로 마감하고, 빌딩은 커튼월로 마감한다.



8) 교체· 수리· 보수 작업

기존 철골구조물의 지붕재, 벽체 등 마감재를 교체하거나, 수리, 보수하는 작업이다. 유지관리 단계로 볼 수 있으면 주요 지붕재는 다음과 같다.
