철골 앵커볼트 매립공법 및 설치 기준

이 내용은 고용노동부·안전보건공단, 『안전보건 실무길잡이 건설업 철골조립공사』, (2020). 에서 발췌하였음을 알려드립니다.

I. 매립공법 종류

매입법	설명	도해
1) 고정매립법	* 기초철근 배근 후 앵커프레임을 설치하고 Anchor Bolt를 고정시킨 후, 콘크리트를 타설하여 고정하는 공법 * 시공이 잘못된 경우 수정 및 시공관리의 어려움이 있으나, 정밀시공을 요하는 대규모 공사에 적합
2) 가동매립법	* Anchor Bolt 두부가 고정될 수 있도록 깔대기 모양의 강판 또는 스티로폼을 설치하고 콘크리트 타설 후 제거하여 위치를 조정하는 공법 * 위치조정으로 인해 내력의 부담능력이 작아지므로 소규모 구조물에 적용
3) 나중매립법	* 콘크리트 타설 전 Anchor Bolt를 묻을 위치에 슬리브를 매입하거나, 타설 후 장비로 천공하여 나중에 매입하는 공법 * 수정 및 시공관리가 쉽고 경미한 공사 또는 기계기초 등에 적합

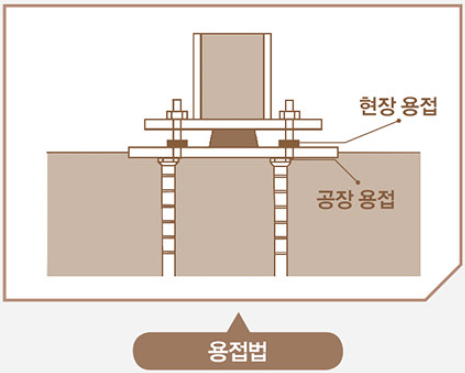

4) 용접법	* 콘크리트 선단에 앵커가 붙어있는 철판, 앵글 등을 시공한 다음 콘크리트 타설 후 앵커볼트를 용접하여 부착하는 방법 * 용접부의 인장력 품질확인이 어려우므로 인장력이 걸리지 않는 경미한 구조물에  적합



II. 앵커볼트 설치 시 주의할 점

1) 앵커볼트의 종류

2) 앵커볼트의 정밀도 준수

정밀도 준수 내용	도해
1) 기둥 중심은 기준선 및 인접기둥의 중심에서 5mm이내
2) 인접기둥간 중심거리의 오차는 3mm이내
3) 앵커볼트는 기둥중심에서 2mm이내
4) 베이스 플레이트의 하단은 기준높이 및 인접기둥의 높이에서 3mm이내



2) 나사산 노출길이
