콘크리트 옹벽공사 시공 안내

I. 옹벽공사 순서

II. 콘크리트옹벽 시공 주요 내용

1) 준비사항

구분	주요 내용
현황 조사 및 시공측량	◾ 옹벽에 간섭되는 지장물(지하, 지상) 검토 ◾ 지구 경계에 설치되는 옹벽의 사유지 침범, 도로 점용, 진 출입로 단절 등의 사유가 발생하지 않는지를 확인
설계도서 검토	◾도면・수량산출서, 기존 구조물과 근접 시공 가능 여부, 지구 경계부 등 터파기 공사 시 지구외 토지 침범여부 등을 검토・확인 ※높이 5m 이상인 부분의 합이100m 이상인 옹벽은 시특법상2종으로 정기안전점검 대상임
시공계획서및 상세도제출	◾시공계획서 및 시공상세도 : 공사 개요, 조직, 예정공정표, 시공절차 및 시공방법, 장비・자재・인력 투입계획, 품질・안전・환경관리대책 등을 포함한 시공계획서와 주요 세부사항을 포함한 시공상세도를 옹벽 시공단계별로 제출
터파기	◾설계도서와 일치여부 확인(좌표값, 계획고 등) - 기초 터파기 시행 중 암반선 노출 시 「공사관리지침」에 따라 암판정 시행 ◾설계도서에 명시된 기초의 지반지지력 확인하고, 소요지지력을 확보 할 수 없는 경우 치환 또는 기초형식 변경 등의 보강공법 적용
	◾활동방지벽(Shear key) 터파기 시 가능한 한 직각으로 터파기 시행 ◾경사지반처리 : 기초바닥면 경사가 15%이상인 경우 계단식으로 마무리



2) 콘크리트옹벽 시공사항

구분	주요 내용
거푸집	◾문양거푸집 : 옹벽 상단부 200mm는 합판거푸집으로 시행하며 상단부 모서리 마감은 (50X50mm) 면목 설치, 철근피복두께는 문양홈 깊이를 제외한 두께가 50mm 이상 되어야함

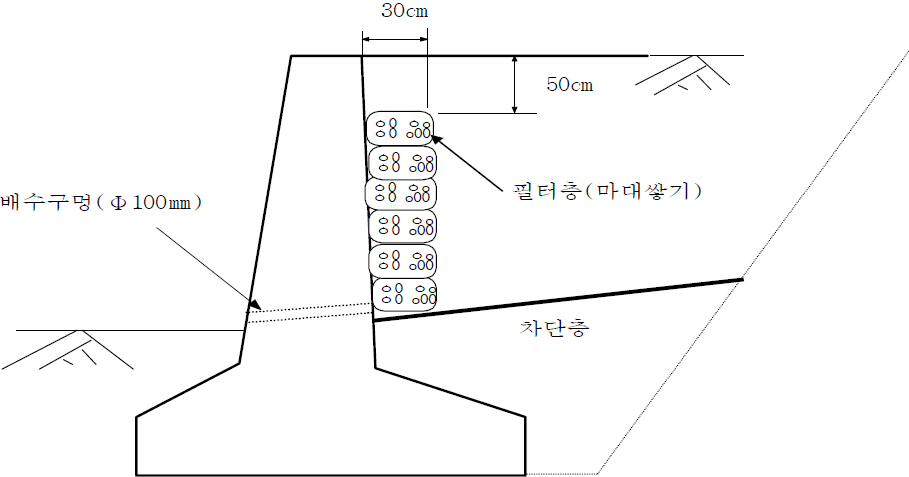

배수공	◾배수필터 : 필터재료를 화학섬유로 제조된 부식되지 않는 마대 또는 부직포에 담아 필터주머니를 만들 어 옹벽 배면에 쌓아 올림 - 배수구멍(Φ100mm)은 4.5㎡/1개소 - 필터 하단부 물유입 방지 차단층 설치
	◾드레인보드: 부직포로 드레인 보드를 덮은 후 양질토사로 뒤채움 시행 - 배수파이프는 옹벽 높이에 관계없이 PVC pipe 100mm 4.5m/1개소 설치 - 드레인보드 상단부는 토목섬유로 0.1m 이상 감싼 후 옹벽에 부착 - 드레인보드 및 토목섬유 이음은 상부자재가 하부자재를 덮는 방향으로 하여 드레인 보드는 3열의 돌기를 끼워서 콘크리트 못으로 고정시키고 토목섬유는 일정 길이 이상 겹쳐서 재봉

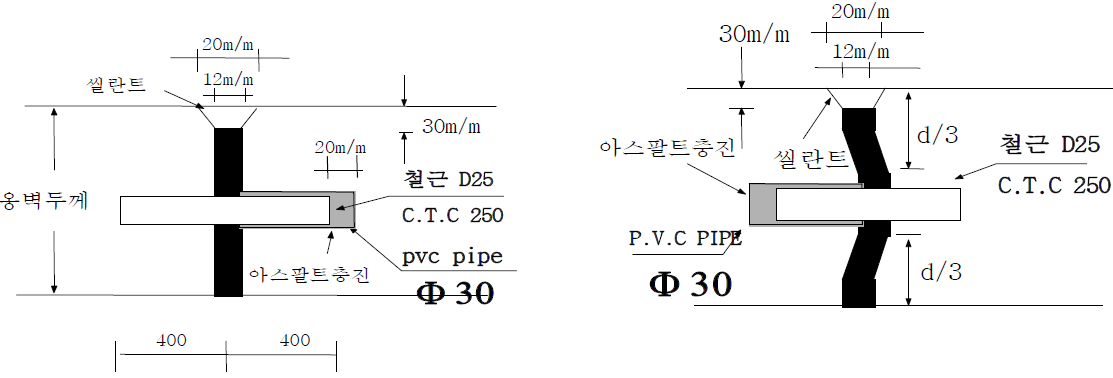

신축이음 수축이음	◾신축이음 : 반중력식 및 중력식 옹벽(10m/1개소), 역T형 및 L형옹벽(20m/1개소)  - 절연폭 : 1.2cm/1개소, 재료 : 고무스폰지 제품
	◾ 수축이음 : 간격 : 5m/1개소
기타사항	◾ 옹벽상단부 도로구간 : 옹벽상단을 도로계획고보다 0.5m 높게 시공하고, 난간 설치하여 추락 방지 조치 ◾ 뒤채움 : 벽체 콘크리트가 설계기준 강도 발휘 후 뒤채움 실시, 뒤채움 잡석은 150mm내외로 대소알이 적당히 혼합된 것을 사용 ◾ 되메우기 : 되메우기 토사는 설계조건에 합당한 투수성이 좋은 양질토 사용하고, 토목 섬유에 접하는 두께 0.3m 범위는 돌 등이 포함되지 않도록 함
