흙의 입도 시험 방법 안내

이 글은 경기도건설본부, 『2018년 건설공사 경기도 품질시험 편람』, (2018)을 참조하였음을 알려드립니다.

흙의 입도 시험

근거 시험규정 : KS F 2302



1) 시험 목적

흙입자 지름의 분포 상태를 질량 백분율로 표시하여 흙을 분류하거나 성토 재료로 적합 여부 판단

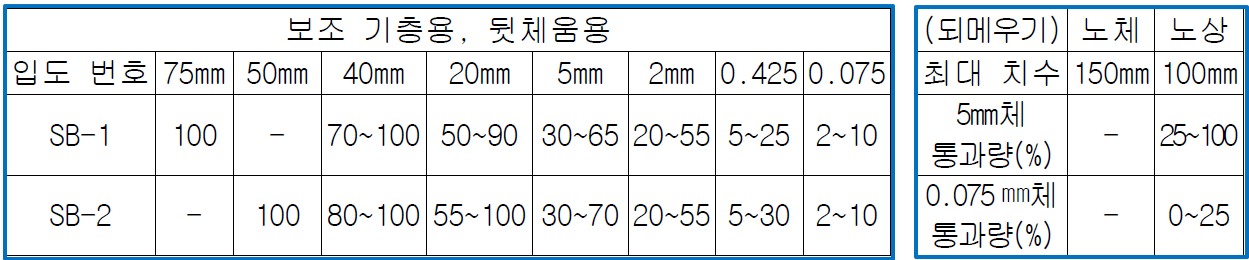

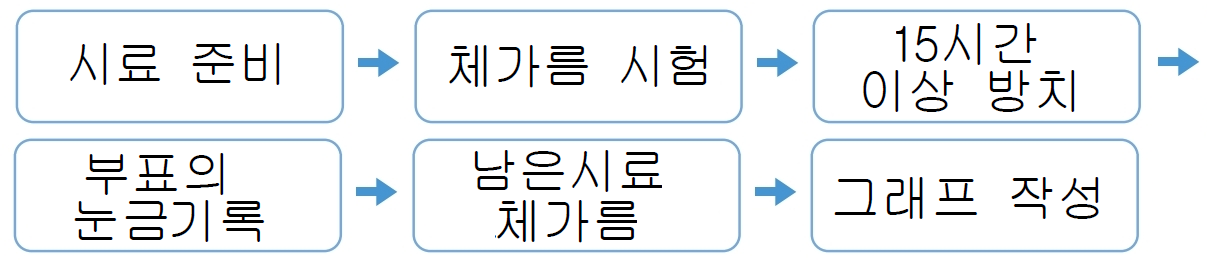

2) 시험 순서



3) 시험 내용

구분	내용
시험 방법	① 최대 입자 지름에 따른 시료 준비	● 75 ㎜→30 kg, 37.5 ㎜→6 kg, 19 ㎜→1.5 kg, 4.75 ㎜→400 g, 2 ㎜→200 g
	② 침강분석 시험＜2 mm＜체가름 시험	● 2 mm체 잔류분 시료는 수세해 (110 ± 5) ℃ 함량 건조 후 75, 53, 37.5, 26.5, 19, 9.5, 4.75 mm체로 체가름 시험
	③ 2 mm체 통과 시료는 노건조해 사질토 115 g, 점성토 65 g 채취 비커 안의 시료에 증류수를 가하여 15시간 이상 방치	● 소성지수 20 미만 시료 → 비커에 증류수와 시료를 섞어 흙입자가 물에 잠기게 한 후 15시간 이상 방치 ● 소성지수 20 이상 시료→ 비커 안 시료에 과산화수소 6 % 용액 100 ㎖를 섞어 흙입자가 물에 잠기게 한 후 1시간 동안 (110 ± 5) ℃ 건조 후 100 ㎖ 증류수 가해 15시간 이상 방치
	④ 메스실린더를 거꾸로 하고 되돌리는 조작을 1분간 후 부표 띄워 부표의 눈금을 기록	● 내용물을 700 ㎖에 분산제 10 ㎖를 가하여 1분간 교반 후 메스실린더에 옮기고 증류수를 가하여 1ℓ로 만든다. 메스실린더를 거꾸로 하고 되돌리는 조작을 1분간 후 부표를 띄워 1, 2, 5, 15, 30, 60, 240, 1440분마다 부표의 눈금을 기
	⑤ 위 침강 분석 사용 시료를 0.075 mm 체에 수세하고 남은 시료 체가름	● 0.075 mm체에 수세 후 남은 시료는 (110 ±5)℃에 항량 건조 후 0.85 mm, 0.425 mm, 0.25 mm, 0.106 mm, 0.075 mm체로 체가름
	⑥ 흙입자의 크기 별로 통과 중량백분율을 구하여 그래프 작성	● 2 mm체에 남는 시료는 체가름 ● 2 mm체 통과분 중 0.075 mm체 통과분은 침강분석 0.075 mm체 남는 시료는 체분석
시험 기준	● 균등계수 Cu = D60 / D10, 곡률계수 Cg = (D30)2 / (D10 × D60) D10, D30, D60 → 통과중량 10, 30, 60 %에 대응하는 입경 ● 통일분류법에서 입도 양호 → 자갈 Cu＞4, 모래 Cu＞6, 1 ＜ Cg ＜ 3 일반적으로 입도 양호 → Cu ＞ 10, 1 ＜ Cg ＜ 3
시험 장비	● 저울(0.1 % 이상의 정밀도), KS A 5101 - 1 ~ 3 규정에 의한 망체
참고 사항	● 시험빈도 ⇒ 1,000㎥ 마다, 골재원 마다, 재질 변화 시마다
