교류 아크 용접기 안전작업 안내

이 내용은 고용노동부·안전보건공단, 『안전보건 실무길잡이 건설업 굴착공사』, (2020). 에서 발췌하였음을 알려드립니다.

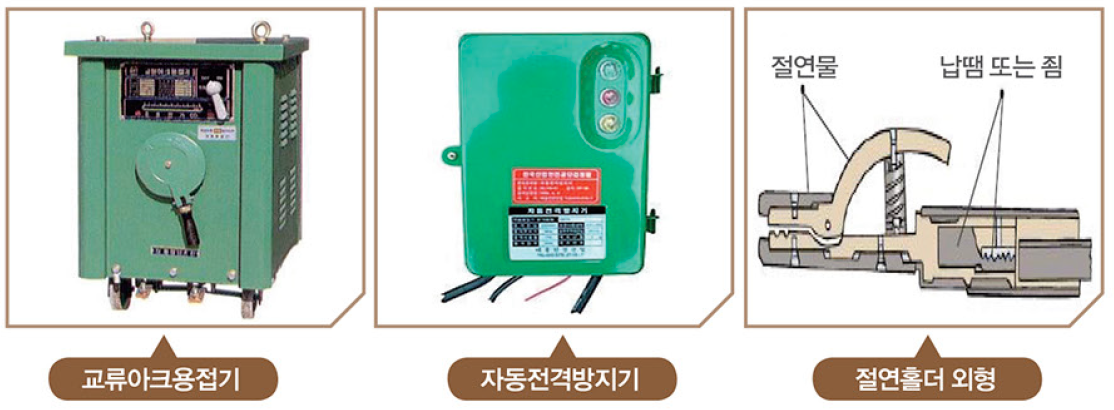

교류 아크 용접기란?

☞ 금속 전극(피복 용접봉)과 모재의 사이에서 아크를 내어 모재의 일부를 녹임과 동시에 전극봉 자체도 선단부터 녹아 떨어져 모재와 융합하여 용접하는 장치

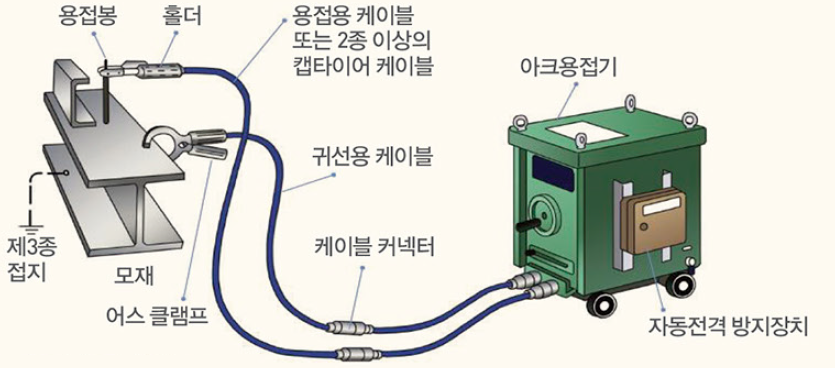

1) 교류아크용접기 전기회로도

2) 자동 전격방지기

• 용접작업 시에만 주회로를 형성하고 그 외에는 출력 측의 2차 무부하 전압을 저하시키는 장치
• 아크 발생을 정지시켰을 때 0.1초 이내에 용접기의 출력 측 무부하 전압을 자동적으로 25V이하의 안전전압으로 강하시키는 장치

3) 절연홀더

• 아크용접기의 감전위험성을 2차 무부하 상태 홀더 등 충전부에 접촉하는 경우 감전 위험이 높으므로 절연홀더를 사용

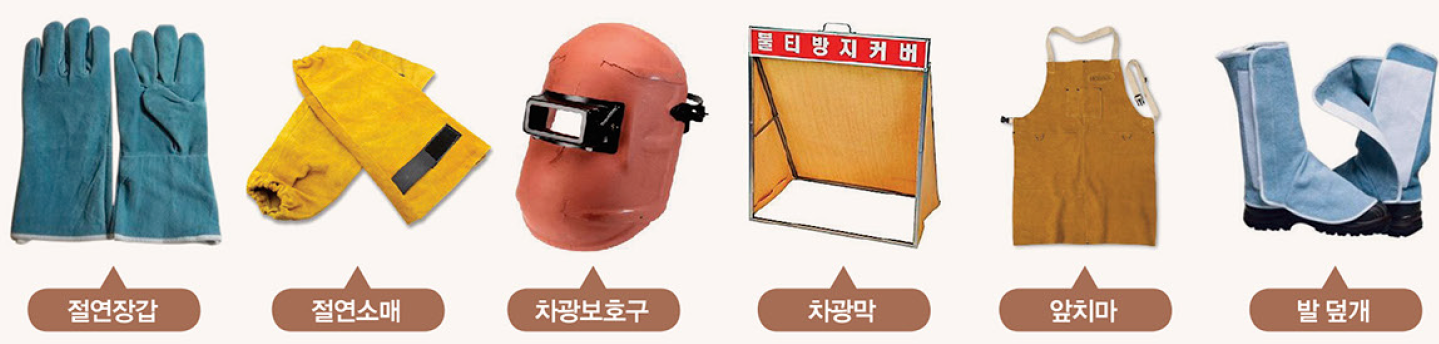

4) 용접작업시 개인보호구 (PPE) 등
